首页
热熔切断器 (HCO)
  • 热熔切断器 (HCO)
  • SHG 系列×

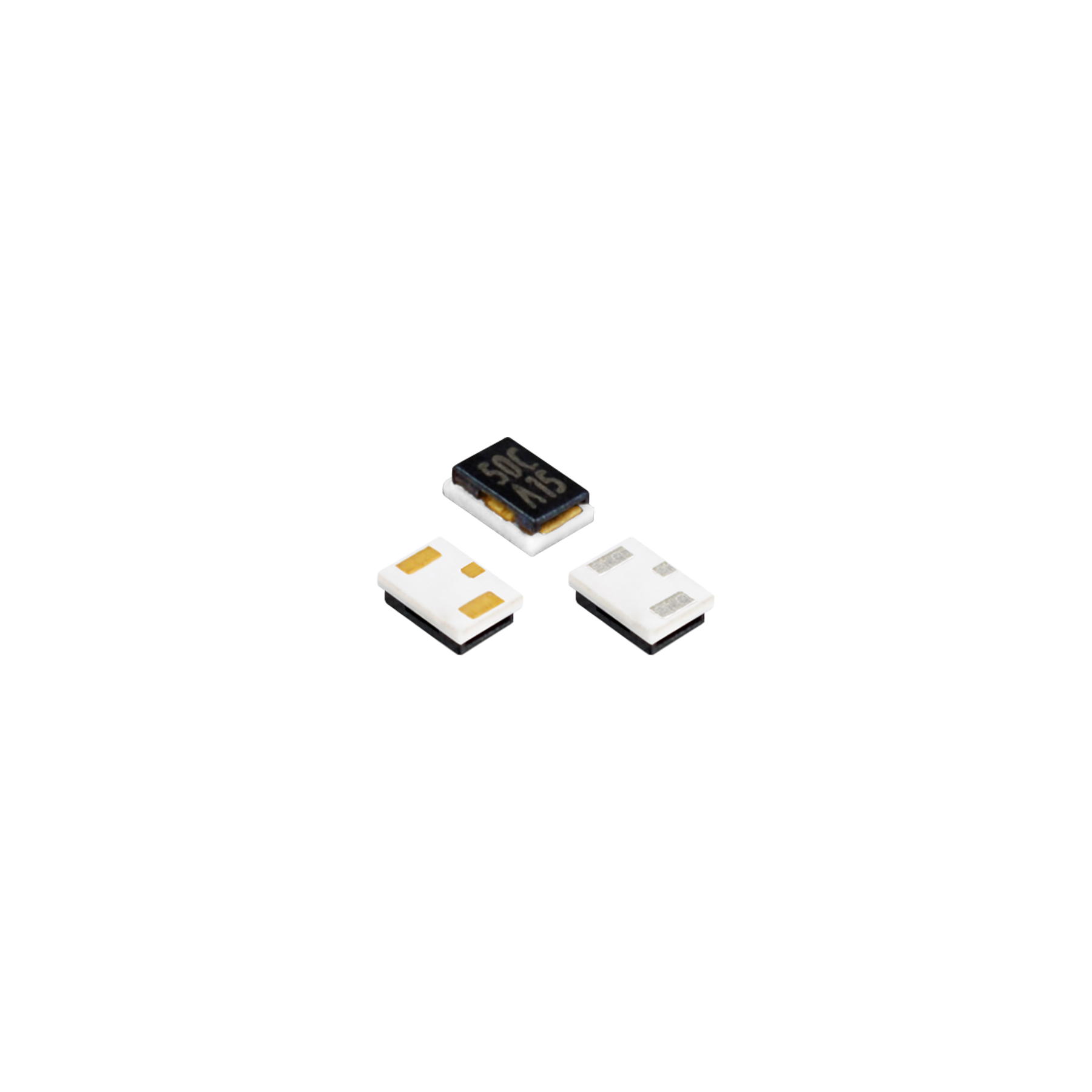

SHG 系列

额定电流 (Ir): 5 / 12 A

额定电压 (Ur): 36 VDC

动作电压范围: 2.2 ~ 45 VDC

尺寸:长2.7 x 宽1.8 x 高0.85 mm


客服

感谢你咨询赛尔特有关电路保护元器件信息。我们相信能给出您满意答案。 请选择以下功能与联系方式,即刻与我们对话。


  • 企业微信

  • 点击联系QQ客服

  • 业务客服


  • 企业微信

  • 点击联系QQ客服

  • 应用工程师

产品目录

2024年-2026年版本:

即将更新


PDF文件包含:技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。

样品需求

点击链接跳转到样品需求页面:

https://www.setsafe.cn/Support/Sample-Request.html

邮件:sales@SETfuse.com

联系本页面 “客服”相关人员 。

联系赛尔特销售人员。

制造商

厦门赛尔特电子有限公司

Xiamen SET Electronics Co., Ltd.

科技

热熔切断器(Heat CutOff 简称:HCO),又称三端保险丝,是一种具有过电流、过充电保护功能的执行元件。热熔切断器(HCO)产品本体主要由发热元件、可熔合金、助熔断剂、外壳、环氧树脂构成。


热熔切断器(HCO)主要应用于锂电池的充放电电路的二次保护方案中,即在一次保护电路的基础上增加一道冗余保护。在锂电池的充放电过程中,当电路出现异常过电流时,可熔合金自身发热、熔断,切断充放电电路,实现过电流保护;当锂电池出现过充电时,在一次保护电路IC或充放电上的FET失效时,二次保护IC触发、接通热熔切断器(HCO)的发热电阻(Heater),可熔合金受热熔断,切断充放电电路,实现过充电保护。从而达到对电路的过电流和过充电的双重保护。



赛尔特(SETsafe | SETfuse)的热熔切断器(HCO)SHG系列产品的主要特点是:额定电流(5 / 12)A、额定电压36 VDC、动作电压范围(2.2 ~ 45.0)VDC,已通过UL、cUL、TUV认证,符合RoHS & REACH。

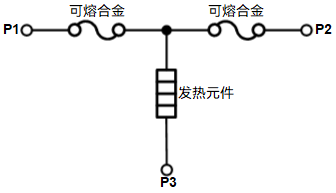

原理图



l  P1 ~ P2 主回路

l  P1 / P2 ~ P3 控制回路

特性

l 表面贴装

l 过电流保护

l 过充电保护

l 低阻抗,低功耗

l 受控熔断时间 ≤ 60 秒

l 一次性动作而不可复位

l 符合 RoHS & REACH

安装形式

表面贴装

端接类型

PCB安装、焊接

产品结构3D图

可下载产品结构3D图,帮助你提升设计效率,创造更多伟大的产品。

HCO_SHG series_3D_SETsafe & SETfuse.zip

应用

l 便携式移动电源

l 智能手机

l 平板电脑

l 笔记本电脑

标准 & 认证

全球化认证,全方位放心。

认证机构官方验证渠道 进一步了解

本PDF文档为证书的电子版摘要,与原件具有同等法律效力。如需获取完整证书,请联系赛尔特(SETsafe |SETfuse)销售人员 或 邮件 sales@SETfuse.com


 UL(美国):

标准:UL248-14

证书号:JDYX2.E345932

UL_HCO_SHL&SHJ&SHG_CHN_SETsafe & SETfuse.pdf


cUL(加拿大):

标准:CAN/CSA-C22.2 No.248.14-00

证书号:JDYX8.E345932

cUL_HCO_SHL&SHJ&SHG_CHN_SETsafe & SETfuse.pdf


 TUV(德国):

标准:EN 60127-1:2006+A1+A2 / EN 60127-7:2016

证书号:J 50678056

TUV_HCO_SHG_CHN_SETsafe & SETfuse.pdf

品质保证

盾牌 小(中文).png

对于产品质量,我们的目标是行业领先!我们通过以下流程确保产品质量达到预期目标。



质量方针



设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。



供应商选择与来料控制

合格的原材料、获得质量管理体系(ISO9001、IATF16949)认证的制造商。



来料质量检查 IQC(尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认)。



生产过程

生产过程在线检查和测试(功能100%测试)。



过程质量控制 IPQC(尺寸、功能、外观抽样检测)。



成品与可靠性

成品质量控制FQC(尺寸、功能、外观、RoHS、REACH抽样检测)。

可靠性测试(抽样测试)。



出货

出货质量控制 OQC(包装、标签、数量检验)。

客户特殊要求100%确认。



机构与体系

机构、安规认证年度、季度监督审核。

质量管理体系(德国TUV认证,颁发证书并年度监督审核)。


质量管理体系证书下载链接(IATF 16949、ISO 9001):

https://www.setsafe.cn/Support/Management-System-Certificate-Download.html

品牌

赛尔特 (SETsafe | SETfuse)

点击了解更多品牌故事
