热保护型熔断电阻器（TRXF）是一种同时具有过温，过流保护功能的功率型电阻器。该产品是将合金型温度保险丝(ATCO)内置于线绕熔断电阻器(RXF)之中，并形成串联连接。

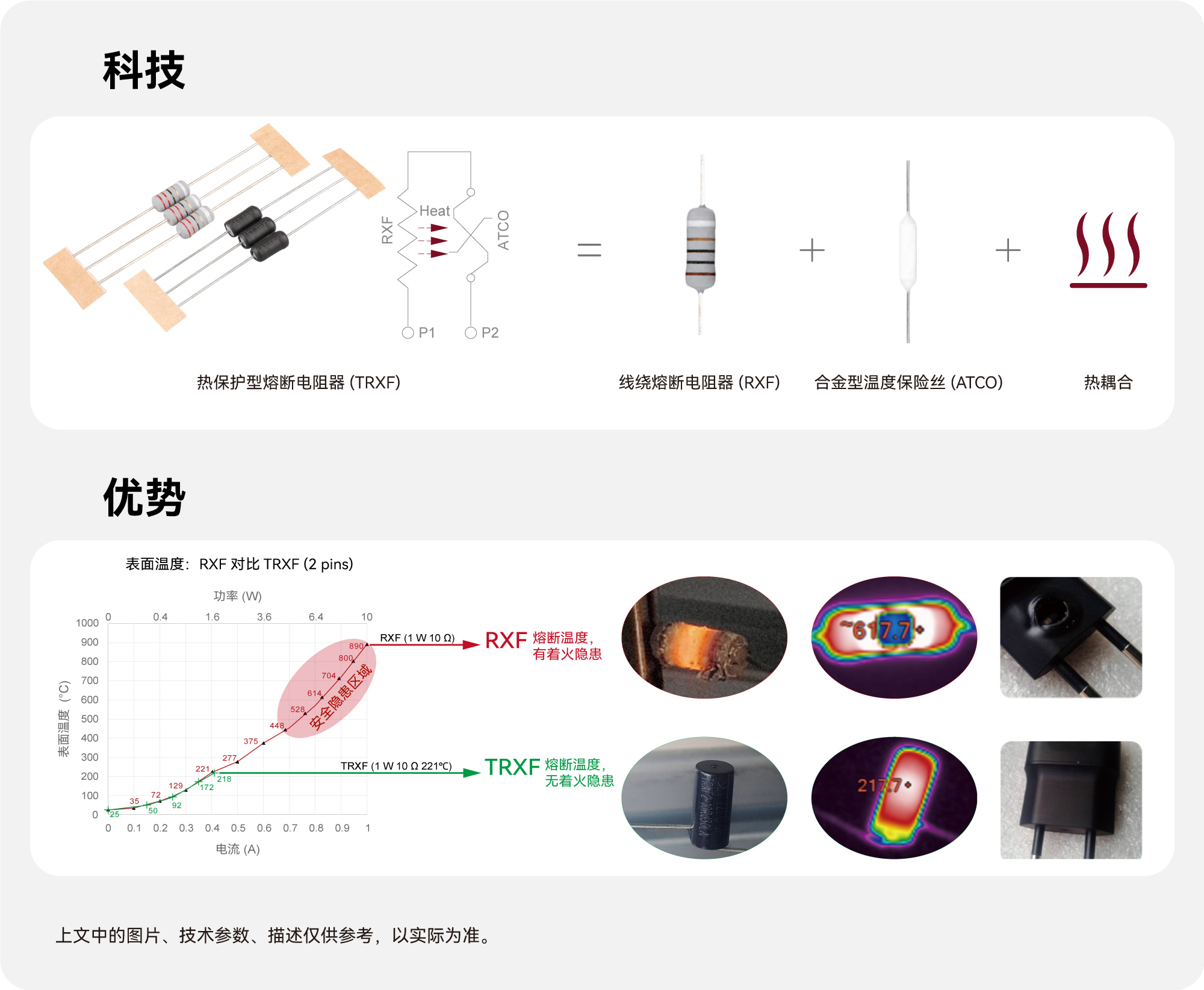

赛尔特公司（SETsafe | SETfuse）热保护型熔断电阻器（TRXF）不仅具有与普通线绕熔断电阻器相同的小尺寸和大故障电流保护功能，还可有效解决普通线绕熔断电阻器在小故障电流下所产生异常持续高温的安全隐患。

小故障电流下，线绕熔断电阻器 (RXF) 无法及时熔断，产生持续高温，存在着火隐患。

RXF

线绕熔断电阻器 Fusible Wirewound Resistor

电阻丝绕在瓷基体上再经过绝缘封装处理而成的功率型电阻器。当通过电流超过预定值时，能在预定的时间切断电流。线绕熔断电阻器为一次性熔断元件，不可恢复。

— (SETsafe | SETfuse 企业标准)

ATCO

合金型温度保险丝 Alloy Thermal-Link

合金型温度保险丝，由易熔合金作为感温部件的热熔断体。

 — (GB/T 9816.3)

R

标称阻值 Rated Resistance

电阻器设计所确定的，通常在电阻器上标出的阻值。

— (GB/T 5729)
— (IEC 60115-1)

P₀

实际功率 Actual Power

在允许的工作温度范围内，TRXF可使用的最大功率 。

— (SETsafe | SETfuse 企业标准)

I_N

额定电流 Rated Current

— (SETsafe | SETfuse 企业标准)

U_N

额定电压 Rated Voltage

用标称阻值和额定功耗乘积的平方根计算出来的直流电压或交流电压有效值。

— (GB/T 5729)

— (IEC 60115-1)

T_f

额定动作温度 Rated Functioning Temp

在仅通以不超过10 mA的探测电流的条件下，测得的使热熔断体导电状态改变的温度。

— (GB 9816.1)

— (IEC 60691)

允许偏差: T_f °C (GB/T 9816, EN 60691, K60691)

允许偏差: T_f ± 7 °C (J60691)

Fusing Temp.

实测熔断温度 Fusing Temp.

置于油池中，通10 mA以下的负载电流，每分钟升温0.5 °C ~ 1 °C，测断开温度。

— (GB 9816.1)

— (IEC 60691)

TCR

电阻温度系数 Temp. Coefficient of Resistance

两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

— (GB/T 5729)

— (IEC60115-1)

通孔（Through Hole）

轴向（Axial）、径向（Radial）

●  电源 (功率小于20瓦）进一步了解

●  通用照明

●  插座

●  个人护理电器(电吹风） 进一步了解

●  智能家居

●  安防

产品结构，原理，应用视频观赏

热保护型熔断电阻器（TRXF）

是一种同时具有过温，过流保护功能的熔断电阻器。过温保护是采用合金型温度保险丝（ATCO）易熔合金熔断原理。TRXF在正常工作时起固定电阻器作用，当电路出现短路时，TRXF的电阻丝迅速熔断，切断电路；当电路出现异常过载时，TRXF的电阻丝发热，并将热量传递给内置的ATCO使得ATCO及时熔断，保护电路。

选型步骤（共十二步）：

一、确定额定电阻值

根据电路需求，选择合适的电阻值。一般地，阻值选择需要综合电路的浪涌电流抑制要求、正常工作时的温升要求、熔断特性要求和整机能效等要求进行综合评估。

二、确定额定功率

计算电路中的最大功耗，确保电阻器的实际功率高于该值，并留有一定余量。一般地，正常工作时TRXF的功耗应＜50%额定功率，优选地，TRXF的功耗应＜30%额定功率。避免正常工作时电阻温升过高，影响自身和周围元器件的使用寿命。

三、阻值精度

TRXF常用的阻值精度有2%，5%，10%等不同的精度。综成本和阻值稳定性等性能考虑，一般地，TRXF的阻值精度选择以5%为主。

四、额定动作温度

赛尔特 (SETsafe | SETfuse) 的TRXF产品内置温度保险丝常用的动作温度规格有145 °C和221 °C。其中最为常用的动作温度规格为221°C，此规格对客户端的自动化生产更为便捷，不要求客户调整其波峰焊焊接工艺参数。

五、环境温度

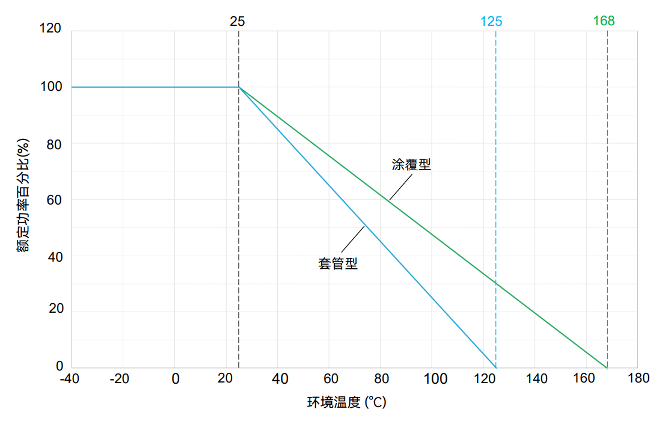

当电阻周围的环境温度超过25 °C时，其额定功率随周围的环境温度的上升而下降，额定功率降额曲线详见对应规格的规格书。

六、确定熔断特性

根据过流保护需求，选择适当的熔断电流和熔断时间，确保在过流时能及时熔断。一般地，TRXF在其4倍额定功率下的断开时间≤60 s，但不同额定功率，不同的阻值，不同的内置温度保险丝规格和不同性能要求对熔断特性会有一定的影响，故具体规格的熔断时间特性需参考对应的规格书。

需说明的是，由于TRXF有内置温度保险丝，可实现过温熔断，与RXF相比，TRXF即使出现低倍过载也不会出现持续的高温隐患（仅供参考，不同测试条件、产品规格以实际情况为准）。

七、确定尺寸和安装方式

根据电路板空间和安装条件，选择合适的尺寸和安装方式。如立式安装，卧式安装，引线打K角和本体带套管等。成型方式一般可定制。

八、确定温度系数

根据工作环境温度变化，选择合适温度系数的电阻器，以确保电阻值稳定。一般地，TRXF的电阻温度系数在±300 ppm/°C（多数在±100 ppm/°C内），更高电阻温度系数要求可根据客户要求定制。需注意的是，更高电阻温度系数的TRXF，其开机浪涌抑制和雷击电流抑制效果更佳，但正常工作时的温升和实际功耗也会比低电阻温度系数的TRXF更高。

九、确定耐受电压

确保电阻器的最大耐受电压高于电路中的最高电压，避免击穿。

十、雷击浪涌

当TRXF是应用于开关电源产品中做过载和短路保护时，整机一般要求TRXF需有一定的抗雷击浪涌功能。赛尔特 (SETsafe | SETfuse) 多数的TRXF产品的抗雷击参数≥2.0 kV，更高的雷击浪涌参数可定制。具体参数详见对应规格的规格书。

十一、安规要求

不同的国家和地区，对产品的安规要求不一样。客户可根据自身产品应用的地区进行评估。赛尔特 (SETsafe | SETfuse) 的TRXF拥有CQC、cURus和TUV认证，能满足绝大多数客户的要求，详见对应规格的规格书。

十二、测试和验证

为消除不可预知的隐患，建议在实际电路中做测试，确保其性能符合要求。

通过以上步骤，基本可以合理地选型热保护型熔断电阻器（TRXF），确保电路安全可靠。TRXF的各项电学性能要求之间存在一定的相互制约因素，其选型是一种综合性的选型，当您对选型有困扰时，可联系赛尔特 (SETsafe | SETfuse)的技术人员协助您做对应的选型协助。

END.

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商。

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS 和 REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、电阻仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）；

100%目视检查等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-3003-001)，包括外观要求、电气性能、机械性能、焊接性能、环境测试和寿命测试等26项，例如：

绝缘电阻测试；

耐压试验；

浪涌测试等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

冷电阻测试

1. 当产品电阻温度系数≥350 (10-6/°C)，对产品进行电阻测试时，需要用电阻温度系数将阻值修正至基准温度25 °C所对应的电阻值。

2. 采用四端测试法。

更换

热保护型熔断电阻器是不可修复的产品，基于安全原因，替换时应使用同类别同型号的产品。

使用方法

1. 通电情况下请勿用人体直接触碰电阻器本体或引脚，防止烫伤或触电。

2. 气压在80 kPa 到 106 kPa，对应海拔为2000 m 到 -500 m。

贮存

1. 将线绕熔断电阻器放置在温度10 °C 至 30 °C ，相对湿度30% 至 75%的条件下保存。

2. 线绕熔断电阻器的贮存应避免高温、高湿、日光直射及腐蚀性气体的场合，避免影响引脚的可焊性，产品购入后请于1年内使用完毕。

焊接参数

波峰焊参数（仅供参考）

波峰焊参数仅供参考，在TRXF实际应用前，推荐进行相关验证。

推荐的手工焊参数

赛尔特 (SETsafe | SETfuse)

SET

进一步了解

点击“进一步了解”跳转到 产品目录下载页面 下载阅读。

赛尔特（SETsafe | SETfuse）提供了多种分类模式：

产品系列：只看某一个产品的某一个系列。一份文件一个系列。

产品类别：只看某一个产品类别，包含该产品的所有系列。一份文件包含该产品所有系列。

保护类别：共有四个类别：过温度保护、过电压保护、过电流保护、主动保护。四份文件。

全部产品：赛尔特（SETsafe | SETfuse）所有产品，一份文件。

如需要了解更多，请与赛尔特（SETsafe | SETfuse）联系：sales@SETfuse.com。

有关赛尔特的荣誉，进一步了解。

过电流保护技术概述

过电流保护（Overcurrent Protection, OCP）是电力系统及电子设备中的关键安全机制，用于防止因异常电流升高导致的设备损坏、电气火灾及人员安全事故。该保护机制通过实时监测电流变化，在检测到危险电流时迅速切断故障回路，确保系统安全。

过电流的主要成因

短路故障（Short Circuit）：相间或对地短路导致电流急剧升高。

过载（Overload）：设备或线路超出额定负载运行。

设备绝缘失效或内部故障：如电机绕组短路、半导体器件击穿等。

过电流保护的工作原理

在电流超过安全限值时，通过熔断（Fuse）方式断开电路。

过电流保护的核心价值

设备防护：避免因过流导致的绝缘损坏、元器件烧毁。

火灾预防：减少因线路过热引发的电气火灾风险。

人员安全：降低电击及电弧闪络（Arc Flash）危害。

系统可靠性：提高电力供应的连续性和稳定性。

赛尔特（SETsafe | SETfuse）过电流保护解决方案

赛尔特（SETsafe | SETfuse）提供符合国际标准（如IEC 60269、UL 248）的专业过电流保护方案，适用于：

工业电力系统；

新能源领域；

建筑电气；

关键设施（数据中心）。

采用赛尔特（SETsafe | SETfuse）过电流保护技术，可优化系统安全性，降低运维成本，并满足严格的电气安全规范要求。

符合 IEC 62368-1，G3.5，IEC 60127-8 标准的熔断电阻器赛尔特(SETsafe | SETfuse)热保护型熔断电阻器 (TRXF)

IEC 62368-1新标准要求 (第四版：2023年5月26日发布)：

用于主电路做保护的 “熔断电阻器” 应符合IEC 60127-8标志的要求。

赛尔特(SETsafe | SETfuse)热保护型熔断电阻器 Thermal-Link & Fusing Resistor (TRXF) 符合标准要求，产品已按IEC 60127-8的标准通过TUV认证，且已批量交付诸多客户。欢迎洽谈！

热保护型熔断电阻器 Thermal-Link & Fusing Resistor (TRXF) 简介：

TRXF产品中文名称：

热保护型熔断电阻器。

TRXF产品英文名称与缩写：

Thermal-Link & Fusing Resistor (TRXF)。

TRXF产品特色：

小尺寸：

TRXF具有与普通线绕熔断电阻器相同的小尺寸。

小故障电流保护：

可有效解决普通线绕熔断电阻器在小故障电流下所产生异常持续 高温的安全隐患。

TRXF产品功能：

同时具有过温度，过电流保护功能（2种功能）的热保护型熔断电阻器。

TRXF知识产权：

赛尔特(SETsafe | SETfuse)独创。

TRXF产品环保：

符合RoHS、REACH。

TRXF产品工作原理：

TRXF在正常工作时起固定电阻器作用，当电路出现短路时，TRXF的电阻丝（过电流）迅速熔断，切断电路；当电路出现异常过载时（半短路状态），TRXF的电阻丝持续发热，并将热量传递给内置的合金型温度保险丝 Thermal-Link - Alloy Type（ATCO），利用易熔合金感温熔断原理，及时熔断，保护电路。

视频

普通线绕熔断电阻器(RXF)半短路测试(高温，容易起火燃烧)，RXF产品无内置温度保险丝。

热保护型熔断电阻器(TRXF) 与 普通线绕熔断电阻器(RXF)产品表面温度测试对比曲线

由于TRXF有内置温度保险丝，可实现过温熔断，与RXF相比，TRXF即使出现低倍过载也不会出现持续的高温隐患（仅供参考，不同测试条件、产品规格以实际情况为准）。

产品更多信息，请到赛尔特官网详情页面了解：

TRXF1 (轴向型) 系列：进一步了解

TRXF2 (轴向型) 系列：进一步了解

如需了解更多信息，请联系：sales@SETfuse.com

更多信息（仅供参考）

背景

IEC 62368-1 标准升级，第四版（2023年发布）通过删除冗余条款、扩展新兴技术范围、加强电池安全要求、更新术语和测试方法等，优化了安全性、灵活性和全球适用性。主要变化包括移除条款4.1.1、新增电池和液体冷却要求、细化外部电路规范等。这些更新使标准更适应现代设备（如物联网、AI硬件），同时保持与UL、CCC等认证的兼容性。制造商需根据新版调整设计、测试和认证流程，以确保产品合规和市场竞争力。

IEC 62368-1 标准涉及的行用应用产品

IEC 62368-1 Audio/video, information and communication technology equipment标准涉及到的终端产品有以下（包含但不限于）：

计算产品和网络产品：

服务器、PC、路由器、笔记本、平板电脑及其电源……

消费类电子产品：

放大器、家庭影院系统、数码相机、个人音乐播放器……

显示屏和显示装置：

显示器、电视和数字投影仪……

电信产品：

网络基础设施设备、无绳电话和手机，以及类似的通信设备，包括电池供电的设备……

办公设备：

复印机、碎纸机……

家庭、学校以及类似机构和环境中所用的各种类型音频/视频、信息和通信技术设备……

IEC 62368-1 标准新要求

IEC 62368-1 Audio/video, information and communication technology equipment – Part 1: Safety requirements 第4版中G3.5 针对 “熔断电阻器” 做出如下明确规定：

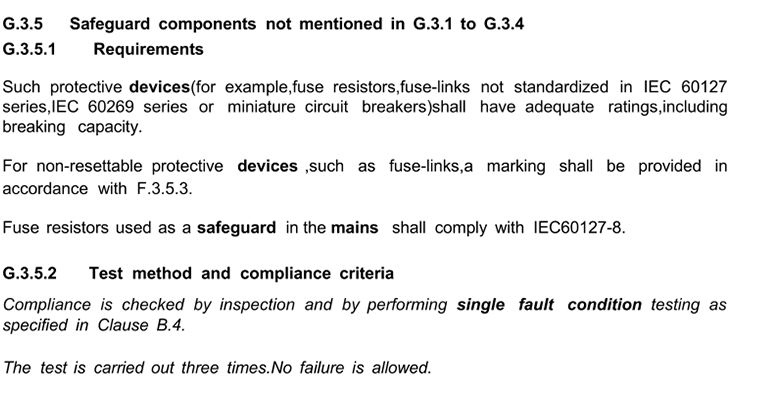

|  这类保护装置[例如，熔断电阻器，未包括在IEC 60127(所有部分)，IEC60269(所有部分)中的熔断体，或小型熔断器]应具有足够的额定值，包括分断能力。
