概述

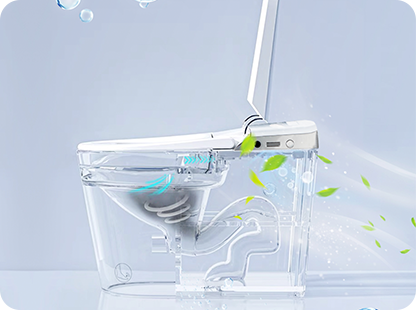

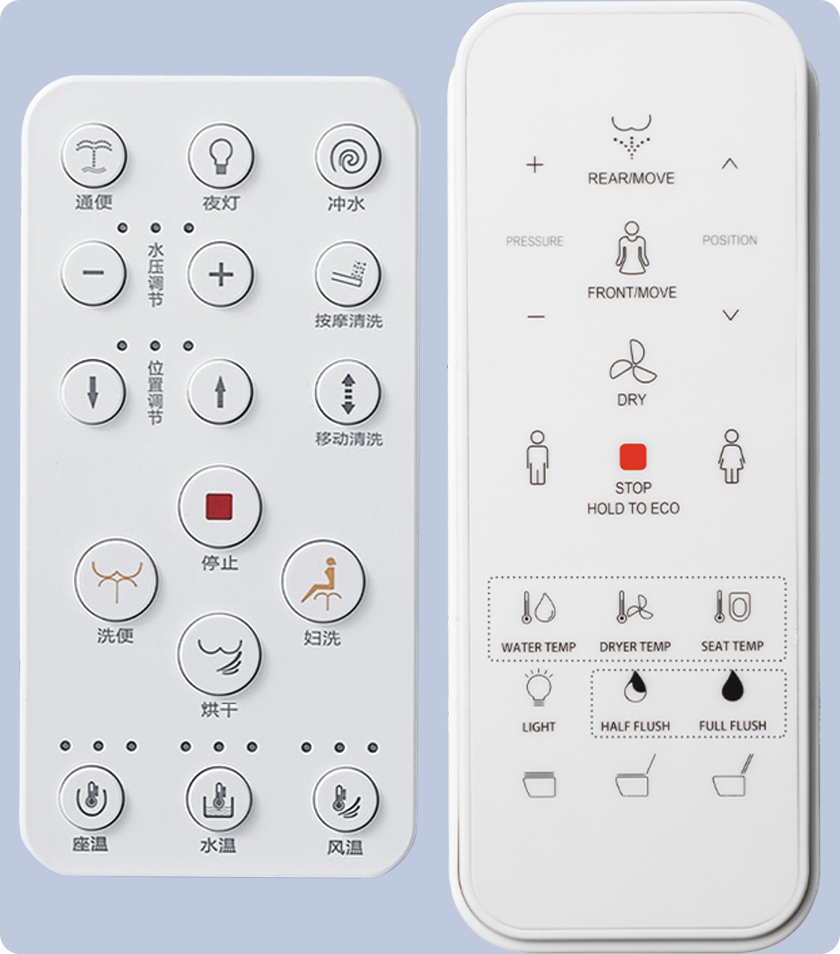

智能马桶（Smart Toilet 或 Intelligent Toilet）是一种集成了先进电子控制和传感器技术的现代化卫生设备，超越传统马桶的功能，旨在提供更高的舒适性、卫生性和智能化体验。其核心功能包括臀部清洗、女性专用清洗、座圈加热、暖风烘干、自动除臭、自动开合盖、夜间照明等，部分高端型号还具备健康监测功能（如尿液分析、心率监测）及与智能家居系统的互联能力。智能马桶的特点在于便捷的操作（遥控或手机App控制）、节水环保设计以及个性化用户体验，满足健康、舒适和节能需求。

根据功能复杂度和品牌定位，智能马桶可分为入门级（基础清洗和加热功能）、中端（增加烘干、除臭、简单智能化控制）和高端（集成健康监测、语音控制、AI个性化设置）三大类型。截至2025年，全球智能马桶市场规模预计达到约715亿美元，中国市场约为1500亿元人民币；到2030年，全球市场预计增至1572亿美元，中国市场有望突破3000亿元，复合年增长率约为8.8%-11.3%，受消费升级、智能家居普及及健康意识增强的推动（市场规模数据来源于网络，仅供参考）。

为什么在智能马桶中，以下三个电路要用到过温度保护（采用一次性保护元器件：温度保险丝 Thermal-Link

1：座圈加热过温度保护。

2：暖风烘干系统过温度保护。

3：温水冲洗系统过温保度护。

在智能马桶中，座圈加热、暖风烘干系统和温水冲洗系统均涉及电加热元件，存在过热风险，因此需要温度保险丝 Thermal-Link作为关键安全保护措施。温度保险丝 Thermal-Link（Thermal-Link）是一种一次性过温保护元件，当温度达到预设动作温度时，感温材料熔化，断开电路，永久切断电流，以防止过热引发的安全事故。以下为具体原因：

1：座圈加热过温保护：

功能与风险：

座圈加热通过电加热丝或PTC加热元件维持恒定温度（通常35-45℃），为用户提供舒适体验。若控制电路失效（如温控传感器故障或继电器粘连），加热元件可能持续升温，温度超过安全阈值（>50℃），导致用户烫伤、座圈材料（通常为塑料或复合材料）变形或熔化，甚至引发火灾。

温度保险丝 Thermal-Link作用：

温度保险丝 Thermal-Link串联安装在加热电路中，靠近加热元件。当温度异常升高时，保险丝迅速熔断，切断电源，防止过热进一步发展。其高精度（动作温度偏差±2℃）和不可恢复特性确保在极端情况下提供可靠保护。

必要性：

座圈直接接触人体，过热对用户安全的威胁尤为直接，温度保险丝 Thermal-Link作为最后一道防线，确保故障不会导致严重后果。

2：暖风烘干系统过温保护：

功能与风险：

暖风烘干系统通过电加热器和风机产生暖风（通常40-50℃），用于烘干用户臀部。若风机故障（如堵转或风道堵塞）或控制电路失效，加热器可能持续运行，导致局部温度快速升高（可能超过100℃），引发塑料部件熔化、电路板损坏或火灾风险。

温度保险丝 Thermal-Link作用：

温度保险丝 Thermal-Link置于加热器附近，当温度超过安全范围时熔断，切断加热电路。其快速响应（动作时间<10秒）和高可靠性确保系统在异常高温下立即停止运行。

必要性：

暖风系统涉及高温气流，过热可能导致严重的安全事故（如火灾），温度保险丝 Thermal-Link提供被动保护，弥补主动控制（如传感器）的潜在失效。

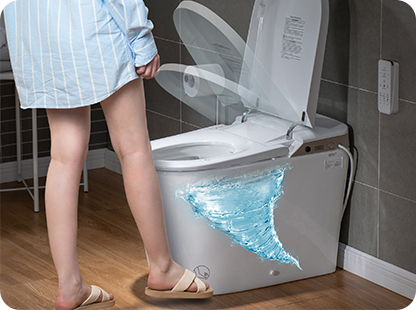

3：温水冲洗系统过温保护：

功能与风险：

温水冲洗系统通过电加热器提供温水（通常30-40℃），用于臀部或女性清洗。若水流受阻、泵故障或加热器干烧（无水加热），可能导致水温过高（>45℃，对人体不安全）或加热器温度骤升（>100℃），造成烫伤、管道损坏或火灾隐患。

温度保险丝 Thermal-Link作用：

温度保险丝 Thermal-Link安装在加热器或水路附近，当检测到异常高温时熔断，切断加热电路，防止水温过高或干烧引发事故。其紧凑设计适合集成在狭小的水路系统中。

必要性：

温水直接接触人体，过热可能导致烫伤，干烧则可能引发设备损坏或火灾，温度保险丝 Thermal-Link确保系统在极端情况下安全断电。

这三个电路均涉及电加热元件，过热风险直接威胁用户安全（烫伤）、设备完整性（材料损坏）和环境安全（火灾）。温度保险丝 Thermal-Link作为一种被动、可靠、低成本的保护元件，能够在控制系统失效时提供最终保护，符合家用电器安全设计理念。

标准认证要求

智能马桶作为家用电器，在多个国家和地区需满足标准，其中明确要求加热电路必须配备过温保护装置（如温度保险丝 Thermal-Link）。以下为相关国家和标准：

中国

GB 4706.1-2005（等同IEC 60335-1）：《家用和类似用途电器的安全 通用要求》

要求家用电器具备过温保护机制，防止加热元件过热引发事故。温度保险丝 Thermal-Link作为常用保护元件，需符合相关测试要求。

GB/T 9816.1-2013（等同IEC 60691）：《温度保险丝 Thermal-Link 第1部分：要求和应用指南》

标准规定温度保险丝 Thermal-Link的动作温度（72℃-257℃）、断路能力（如AC 250V 10A）和测试方法（如耐久性、环境应力测试）。智能马桶的加热电路需使用符合该标准的温度保险丝 Thermal-Link。

GB/T 23131-2019：《电子坐便器》

标准明确要求座圈加热、温水冲洗和暖风烘干系统配备过温保护装置（如温度保险丝 Thermal-Link或温控开关），以确保安全运行。

CCC认证（中国产品认证）

智能马桶列入CCC认证目录，需通过安全测试，包括验证加热电路的过温保护措施（如温度保险丝 Thermal-Link的安装和性能）。

国际标准

IEC 60335-2-84：《家用和类似用途电器安全 第2-84部分：坐便器的特殊要求》，国际通用的坐便器安全标准

要求加热系统（如座圈、温水、暖风）必须配备过温保护装置，温度保险丝 Thermal-Link是推荐的保护元件。该标准被多个国家采用或改编。

IEC 60691：《温度保险丝 Thermal-Link及应用指南》

国际标准，规范温度保险丝 Thermal-Link的设计、动作温度、电气性能和测试方法。适用于UL（美国）、TUV（德国）、PSE（日本）、KC（韩国）等认证体系。

UL 60335-2-84（美国）：

基于IEC 60335-2-84的北美标准，要求智能马桶的加热电路具备过温保护（如温度保险丝 Thermal-Link），需通过UL认证，确保符合美国市场安全要求。

EN 60335-2-84（欧盟）：

欧洲标准，要求智能马桶的加热系统配备可靠的过温保护，温度保险丝 Thermal-Link需符合IEC 60691以获得CE认证。

JIS C 9335-2-84（日本）：

基于IEC标准的日本坐便器安全规范，要求加热电路使用温度保险丝 Thermal-Link等保护装置，需通过PSE认证。

KS C IEC 60335-2-84（韩国）：

韩国标准，要求智能马桶的加热系统配备过温保护，温度保险丝 Thermal-Link需符合IEC 60691，通过KC认证。

行业内还存在一些推荐性行业标准，为设计和生产提供进一步指导。

这些标准通常非，但被广泛采用以提升产品竞争力：

QB/T 5226-2018（中国轻工行业标准）：《智能坐便器》

推荐性标准，规定了智能马桶的性能、安全和测试要求，包括加热系统的过温保护设计（如温度保险丝 Thermal-Link的选型和安装）。

JC/T 2858-2022（中国建材行业标准）：《电子坐便器》

推荐性标准，详细规范了座圈加热、温水冲洗和暖风烘干系统的安全要求，建议使用温度保险丝 Thermal-Link等过温保护元件，并参考IEC 60691的技术参数。

JIS S 3200-7（日本）：

日本工业标准，针对智能马桶的性能和安全，推荐加热电路采用温度保险丝 Thermal-Link或其他过温保护装置，补充JIS C 9335-2-84的要求。

智能马桶的座圈加热、暖风烘干和温水冲洗系统需使用温度保险丝 Thermal-Link（Thermal-Link）以应对过热风险，防止烫伤、设备损坏或火灾，其必要性源于加热元件的高温和直接接触人体的特性。标准包括中国的GB/T 9816.1-2013、GB/T 23131-2019、CCC认证，以及国际的IEC 60691、IEC 60335-2-84（衍生为UL、EN、JIS、KS标准），要求加热电路配备过温保护。行业标准（如QB/T 5226-2018、JC/T 2858-2022）提供推荐性指导，企业标准（如ISO 9001、品牌内部规范）进一步细化温度保险丝 Thermal-Link的选型和应用，确保产品安全性和市场竞争力。

赛尔特(SETsafe | SETfuse)解决方案、产品

1：座圈加热过温度保护。

方案：

在发热丝或发热膜主回路上串联温度保险丝 Thermal-Link，温度保险 Thermal-Link丝贴近发热丝或发热膜安装，当发热丝或发热膜异常升温达到温度保险丝 Thermal-Link熔断温度时，温度保险丝 Thermal-Link动作，电路被切断。一般使用额定电流 10 A、72 ~ 84 ℃有机物型温度保险丝(OTCO)保护。

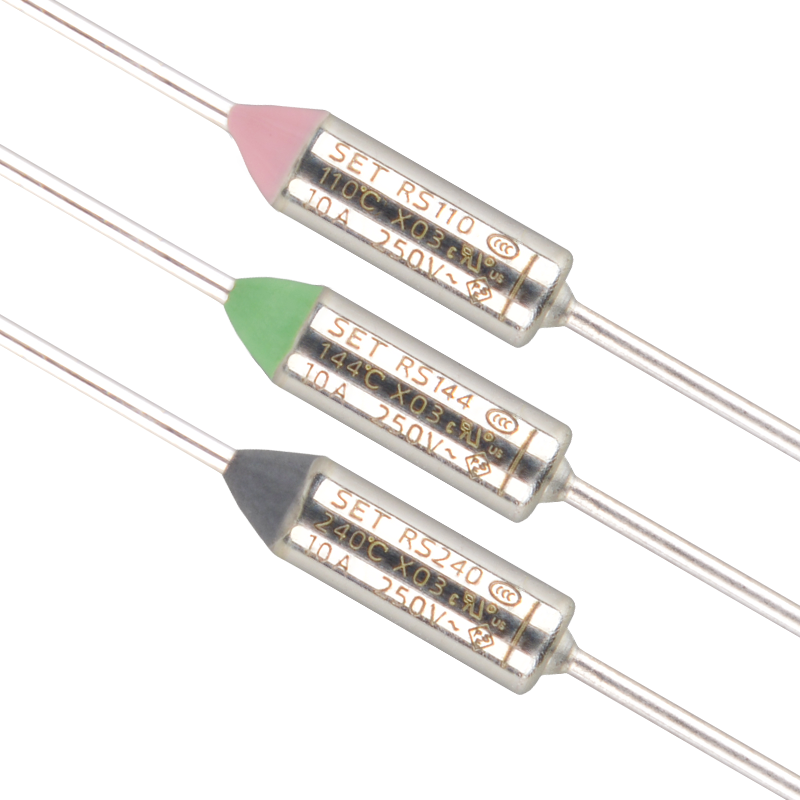

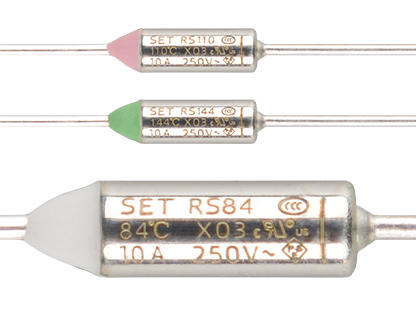

推荐赛尔特温度保险丝Thermal-Link产品系列、型号、参数：

系列：RS  进一步了解

型号：RS72、RS77、RS84、 进一步了解

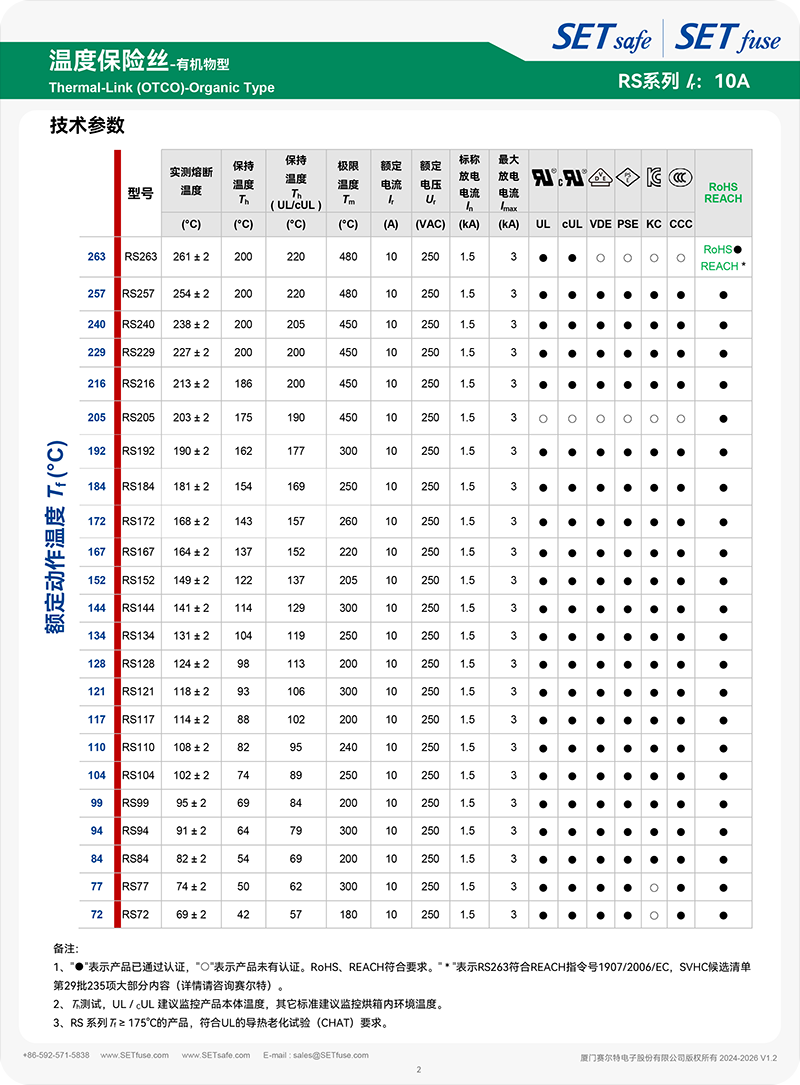

参数：

2：暖风烘干系统过温度保护。

方案：

在发热丝主回路上串联温度保险丝 Thermal-Link，温度保险丝 Thermal-Link贴近发热丝安装，当发热丝异常升温达到温度保险丝 Thermal-Link熔断温度时，温度保险 Thermal-Link丝动作，电路被切断。一般使用额定电流 10 A、172 ~ 192 ℃有机物型温度保险丝(OTCO)保护。

推荐赛尔特温度保险丝Thermal-Link产品系列、型号、参数：

系列：RS  进一步了解

型号：RS172、RS184、RS192、 进一步了解

参数：

3：温水冲洗系统过温保度护。

方案：

在发热棒主回路上串联温度保险丝 Thermal-Link，温度保险丝 Thermal-Link贴近发热棒安装，当发热棒异常升温达到温度保险丝 Thermal-Link熔断温度时，温度保险丝 Thermal-Link动作，电路被切断。一般使用额定电流 10 A、72 ~ 84 ℃有机物型温度保险丝(OTCO)保护。

推荐赛尔特温度保险丝Thermal-Link产品系列、型号、参数：

系列：RS  进一步了解

型号：RS72、RS77、RS84、 进一步了解

参数：

为什么选择赛尔特产品温度保险丝 Thermal-Link

品质有保证

温度保险丝 Thermal-Link连续5年全球出货量第一，累积出货量超过50亿支。

产品功能，性能，可靠性经的起验让。

更多信息，进一步了解

技术参数

产线照片

品质保证

HSF

体系认证

多行业应用

进一步了解

公司专业

超过25年专业设计、制造销售电路保护元器件。产品畅销超40个国家，许多500强企业选择赛尔特。

国家级高新技术企业。

国家级专精特新企业。

公司荣誉

质量体系

EHS

进一步了解

服务有保证，无忧

售前，售中，售后有专业人员支持（1小时内有反馈）

技术文章（仅供参考）

为什么智能马桶需要电路安全保护？

智能马桶作为一种集成多种电气元件的家用电器，涉及电加热、电机驱动、传感器控制及智能互联功能，其运行过程中存在多种电气风险，包括过热、过流、过压、短路及漏电。这些风险可能导致设备损坏（如塑料部件熔化、电路板烧毁）、用户安全事故（如烫伤、触电）或火灾隐患。电路安全保护的必要性体现在以下方面：

过热防护：

加热功能（如座圈加热、温水冲洗、暖风烘干）若控制失效，可能导致温度超标，引发用户烫伤或设备损坏。

电气故障预防：

短路或过载可能烧毁电路或引发火灾，保护措施可有效隔离故障。

用户安全保障：

防止高温、漏电或电气故障对用户造成直接伤害。

设备可靠性提升：

通过保护电路免受异常电流或电压冲击，延长设备使用寿命。

法规合规性：

国家和国际安全标准（如IEC 60335-1、GB 4706.1）要求家用电器必须具备完善的电路保护机制，以确保市场准入和用户信任。

智能马桶哪些功能需要电路安全保护

智能马桶的以下功能依赖电气元件，需配备电路安全保护以应对潜在风险：

座圈加热：

通过电加热丝或PTC加热元件维持座圈恒温（通常35-45℃），需防止过热（>50℃）导致烫伤或材料劣化。

温水冲洗系统：

电加热器为清洗水流提供温水（通常30-40℃），需避免干烧或水温过高引发安全隐患。

暖风烘干系统：

通过电加热器和风机产生暖风（通常40-50℃），需防止过热导致部件熔化或火灾。

电机驱动系统：

如自动开合盖、喷嘴移动或冲洗阀控制，需防止电机过流、堵转或短路。

控制电路与传感器：

包括主控板、温度/压力/水位传感器、触摸屏或遥控模块，需保护免受过压、过流或静电干扰。

附加功能：

如夜间照明、除臭风机、语音控制或Wi-Fi模块，需防止电路过载或外部电压浪涌。

标准认证的要求

智能马桶作为家用电器，在全球多个国家和地区需满足标准认证，以确保电气安全、过温保护和用户安全。以下为主要国家和对应的标准：

中国

GB 4706.1-2005（等同IEC 60335-1）：《家用和类似用途电器的安全 通用要求》

规定了电气绝缘、过温保护、漏电防护等基本安全要求。

GB/T 9816.1-2013（等同IEC 60691）：《温度保险丝 Thermal-Link 第1部分：要求和应用指南》

规范温度保险丝 Thermal-Link的动作温度、断路能力和测试方法，确保过温保护可靠性。

GB/T 23131-2019：《电子坐便器》

标准规定了智能马桶的电路安全、功能性能和节水要求。

CCC认证（中国产品认证）：

智能马桶列入CCC认证目录，必须通过安全测试（包括电路保护设计）和电磁兼容性（EMC）测试，方可上市销售。

国际标准

IEC 60335-2-84：《家用和类似用途电器安全 第2-84部分：坐便器的特殊要求》

针对智能马桶的加热、清洗和电路保护功能，适用于全球市场，多个国家基于此制定本地标准。

IEC 60691：《温度保险丝 Thermal-Link及应用指南》

国际通用的温度保险丝 Thermal-Link标准，规定动作温度范围（通常72℃-257℃）和性能要求，适用于UL（美国）、TUV（德国）、PSE（日本）、KC（韩国）等认证。

UL 60335-2-84（美国）：

基于IEC 60335-2-84的北美标准，强调过温保护和电气安全，需通过UL认证。

EN 60335-2-84（欧盟）：

欧洲对智能马桶的电气安全标准，要求符合CE认证，涵盖电路保护和用户安全。

JIS C 9335-2-84（日本）：

日本基于IEC标准的坐便器安全规范，需通过PSE认证。

KS C IEC 60335-2-84（韩国）：

韩国智能马桶安全标准，要求通过KC认证。

这些标准要求智能马桶的电路设计必须包含过温、过流和过压保护，确保设备在异常工况下（如加热器故障、电网波动）不会引发安全事故。

常见的电路安全保护方式及类型

智能马桶的电路安全保护采用多种技术手段，针对不同风险提供多层次保护。以下为常见保护方式及其是否涵盖过温、过流、过压及主动保护：

过温保护：

温度保险丝 Thermal-Link（Thermal-Link）：

一次性保护元件，当温度达到预设动作温度（如94℃、121℃、184℃，视型号而定）时，感温材料熔化，断开电路，防止过热。广泛用于座圈加热、温水冲洗和暖风烘干系统。

温控开关（Bimetal Thermostat）：

可重复使用的温度控制装置，温度超标时断开电路，冷却后自动闭合，适用于动态温度调节。

温度传感器（NTC/PTC热敏电阻）：

实时监测温度，异常时通过主控板切断电源或降低加热功率。

过流保护：

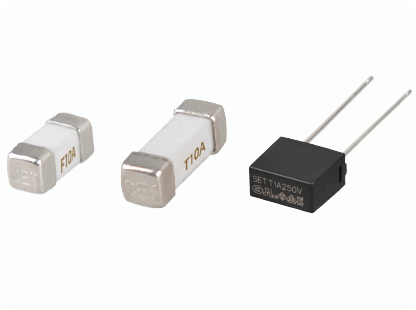

电流保险丝（Fuse）：

当电流超过额定值（如3A、5A）时熔断，防止短路或过载损坏电路，常见于主控板、电机或加热电路。

微型断路器（MCB）：

检测过流或短路时自动断开，可手动复位，适用于高功率电路。

电子过流保护：

通过主控板监测电流，异常时切断电源。

过压保护：

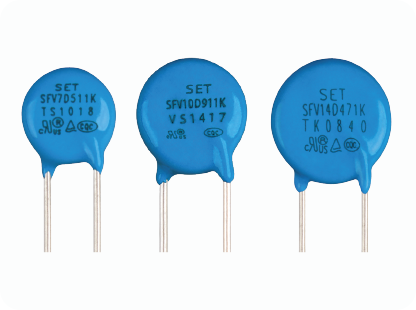

压敏电阻（MOV, Metal Oxide Varistor）：

吸收电网浪涌或雷击引起的过压，保护电路免受电压冲击。

气体放电管（GDT）：

用于高电压浪涌保护，常与MOV组合使用。

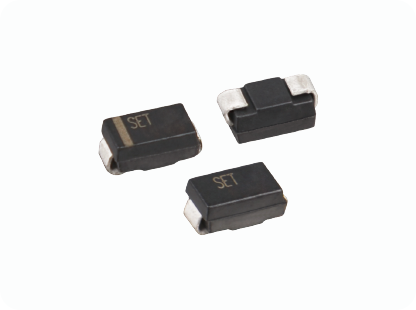

瞬态抑制二极管（TVS Diode）：

快速响应瞬态过压，保护敏感电子元件（如控制芯片、传感器）。

主动保护：

智能监控系统：

通过微处理器和传感器（如温度、电流、水位传感器）实时监测设备状态，异常时自动切断电源或调整运行模式。例如，检测到干烧风险时关闭加热器，或水温过高时暂停冲洗。

漏电保护装置（RCD/GFCI）：

检测漏电流（如30mA以上），迅速断电，防止触电事故，特别适用于潮湿的浴室环境。

软件保护机制：

通过固件设置安全阈值（如最高温度50℃、最大电流5A），异常时触发断电、降功率或报警。

综合应用：

智能马桶通常采用多重保护策略，例如温度保险丝 Thermal-Link与智能监控结合，提供硬件（被动）和软件（主动）双重保障。温度保险丝 Thermal-Link用于关键加热电路的最终保护，智能监控则提前干预，降低故障发生概率。

总结

智能马桶需要电路安全保护以应对过热、过流、过压及漏电风险，保护座圈加热、温水冲洗、暖风烘干、电机驱动和控制电路等功能。常见保护方式包括温度保险丝 Thermal-Link、温控开关、电流保险丝、压敏电阻、漏电保护装置及智能监控，涵盖过温、过流、过压和主动保护。中国标准包括GB 4706.1-2005、GB/T 9816.1-2013、GB/T 23131-2019及CCC认证，国际上遵循IEC 60335-2-84、IEC 60691等标准，区域性认证包括UL、CE、PSE、KC等，确保产品安全性和全球市场合规性。
