电动工具电路安全保护赛尔特(SETsafe | SETfuse)解决方案与产品

本文主要介绍带有锂电池的电动工具电路安全保护，涉及：

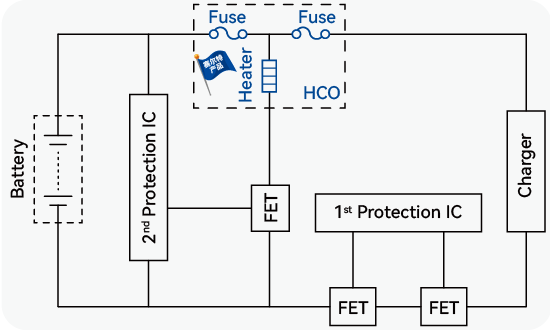

|  锂电池保护---主动保护

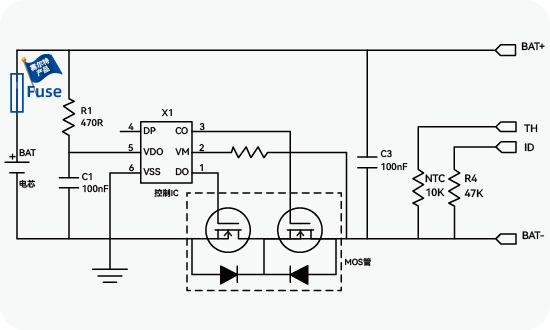

|  锂电池的保护---过电流保护

带有锂电池的电动工具举例

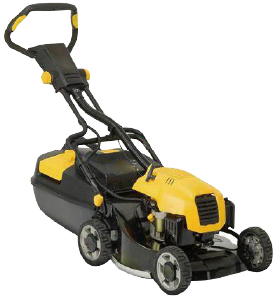

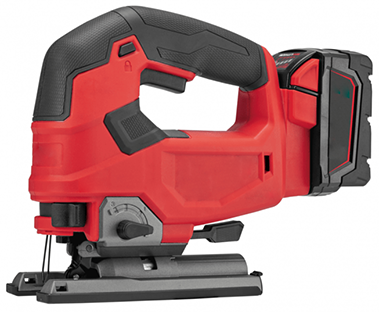

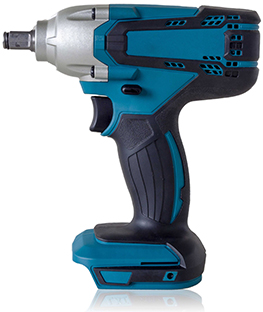

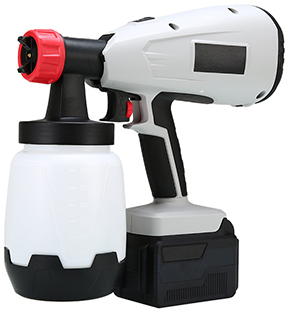

电动螺丝刀/电钻、电动角磨机、电动锯、电动冲击扳手、电动砂光机、电动割草机、电动吹风机/吸尘器、电动修枝剪、电动喷枪、电动雕刻机/电磨等。

这些工具通常使用可充电的锂电池（如18 V、20 V或40 V），具有便携、无线操作的特点，广泛应用于家庭、建筑、园林和工业场景。

为什么电动工具中的锂电池需要电路安全保护

锂电池（通常为锂离子电池）在电动工具中的应用具有高能量密度、轻便和可重复充电的优点，但其化学性质也带来了一些安全风险，因此需要电路安全保护。以下是主要原因：

防止过充：

过充电会导致电池电压过高，引发电解液分解、产气甚至爆炸或起火。保护电路通过监控电压，确保电池在安全范围内充电。

防止过放：

过度放电会使电池电压低于安全值，导致电池内部化学结构受损，容量下降，甚至无法再次充电。保护电路会切断放电路径以保护电池。

过流保护：

电动工具在使用时可能因高负载或短路导致电流过大，损坏电池或工具。保护电路通过限制电流或断开电路来防止过流。

过温保护：

锂电池在高温下可能发生热失控，导致燃烧或爆炸。保护电路通过温度传感器监控电池温度，并在过热时切断电源。

短路保护：

短路可能引发高电流，导致电池过热或损坏。保护电路能迅速检测并切断异常电流。

电池均衡：

多节锂电池组需要保持每节电池的电压一致，避免某些电池过充或过放，保护电路中的均衡功能可实现这一点。

延长电池寿命：

通过上述保护措施，电路安全保护可以减少电池的化学和物理损伤，延长使用寿命。

这些保护功能通常由电池管理系统（BMS，Battery Management System）实现，BMS是锂电池组中的核心保护组件，集成在电池包内。

认证与标准

国际标准

IEC 62133：

国际电工委员会（IEC）制定的关于便携式设备用二次电池（包括锂电池）的安全标准，涵盖电池的测试要求，如过充、过放、短路、热滥用等。

IEC 62619：

针对工业用锂电池的安全要求，适用于电动工具等场景，强调电池在高负载环境下的安全性。

UN 38.3：

联合国关于锂电池运输安全的测试标准，要求电池通过振动、冲击、过充、强制放电等测试，确保运输安全。

中国标准

GB/T 18287：

中国关于锂离子电池的通用规范，适用于移动电话、电动工具等设备的锂电池，规定了性能和安全测试要求。

GB 31241：

便携式电子产品用锂离子电池和电池组的安全技术规范，涵盖电动工具中的锂电池，强制要求包括过充、过放、短路、热冲击等测试。

GB 4706系列：

家用和类似用途电器的安全标准，涉及电动工具的整体安全，包括电池部分。

其他地区标准

UL 1642（美国）：

Underwriters Laboratories制定的锂电池安全标准，涉及电池的结构、性能和测试要求。

EN 62133（欧盟）：

欧洲对便携式设备用锂电池的安全要求，与IEC 62133类似。

UL 2054：

适用于家用和商用电池组的安全标准，常用于电动工具的电池包。

强制性要求

在中国，锂电池用于电动工具时，通常需要符合国家强制性标准（CCC认证），尤其是GB 31241和GB/T 18287。未通过认证的电池产品不得在市场上销售。

在欧盟，锂电池产品需要符合CE认证要求，涉及EMC（电磁兼容性）和电池安全标准（如EN 62133）。

在美国，UL认证虽然不是强制性，但许多制造商会遵循UL 1642或UL 2054以确保市场竞争力。

锂电池的电路安全保护是防止过充、过放、过流、过温、短路等风险的必要措施，直接关系到用户安全和设备可靠性。相关强制标准（如IEC 62133、GB 31241、UN 38.3等）确保锂电池在设计、生产和使用过程中符合安全要求。制造商必须遵守这些标准，并在产品上市前通过相应认证，否则可能面临市场禁售或召回风险。

赛尔特(SETsafe | SETfuse)解决方案与产品

保护类型：锂电池保护---主动保护(过电流、过温度安全保护）

产品名称：

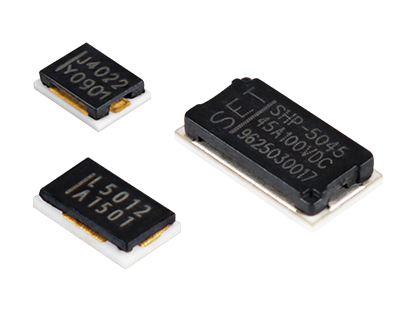

热熔切断器 Heat CutOff (HCO) 又称三端保险丝

系列：

SMD Type：SHP  进一步了解

SMD Type：SHL  进一步了解

SMD Type：SHJ  进一步了解

保护类型：锂电池保护---过电流保护

产品名称：

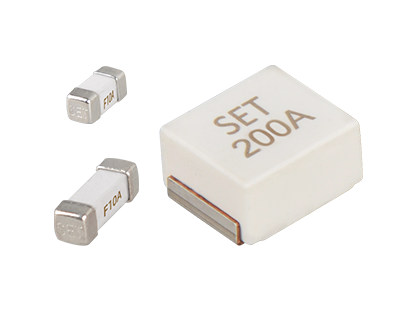

小型熔断器 (Miniature Fuses)

系列：

SMD Type：SCF1032  进一步了解

SMD Type：SCF6125  进一步了解

SMD Type：SCF61011  进一步了解

携手赛尔特（SETsafe | SETfuse），化技术挑战为可靠方案。

当您在电路保护元器件选型或系统方案设计中面临技术挑战，赛尔特（SETsafe | SETfuse）专业工程师团队始终是您可靠的技术伙伴。赛尔特（SETsafe | SETfuse）专注于过温度、过电压、过电流与主动保护领域，具备全面的技术支援能力，可迅速响应您的需求。无论是需要精准的产品参数指导，还是希望构建系统级保护方案，赛尔特（SETsafe | SETfuse）均能提供专业、务实且高效的建议与支持。

从前期设计咨询、中期方案实施到后期产品保障，我们全程协同，为您提供一站式服务，确保项目高效推进与安心落地。如您有任何需求或疑问，敬请邮件联系：sales@SETfuse.com

专业电路保护，为您提供从概念到量产的全周期支持。
