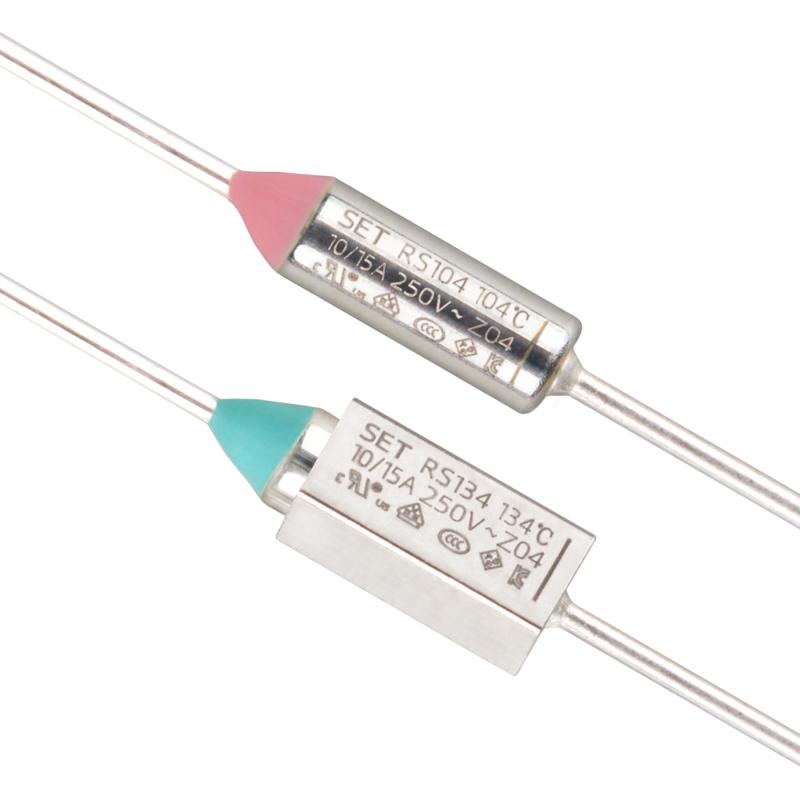

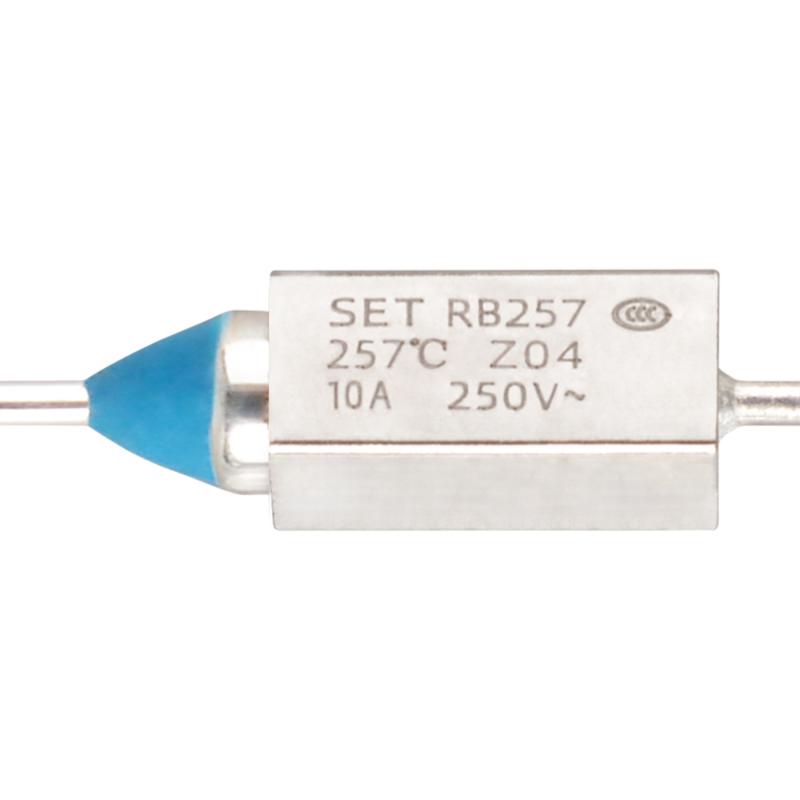

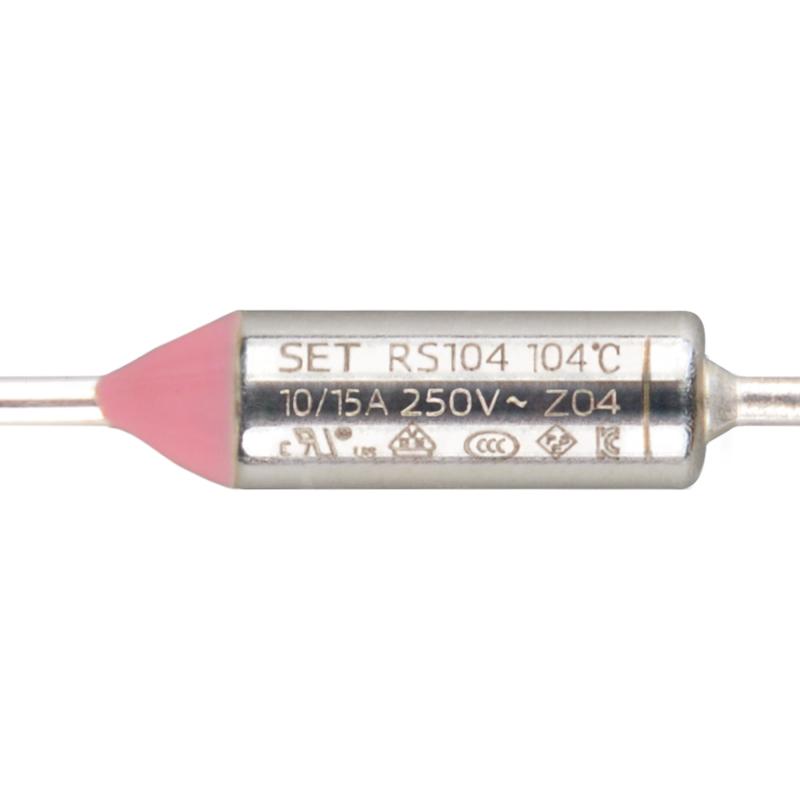

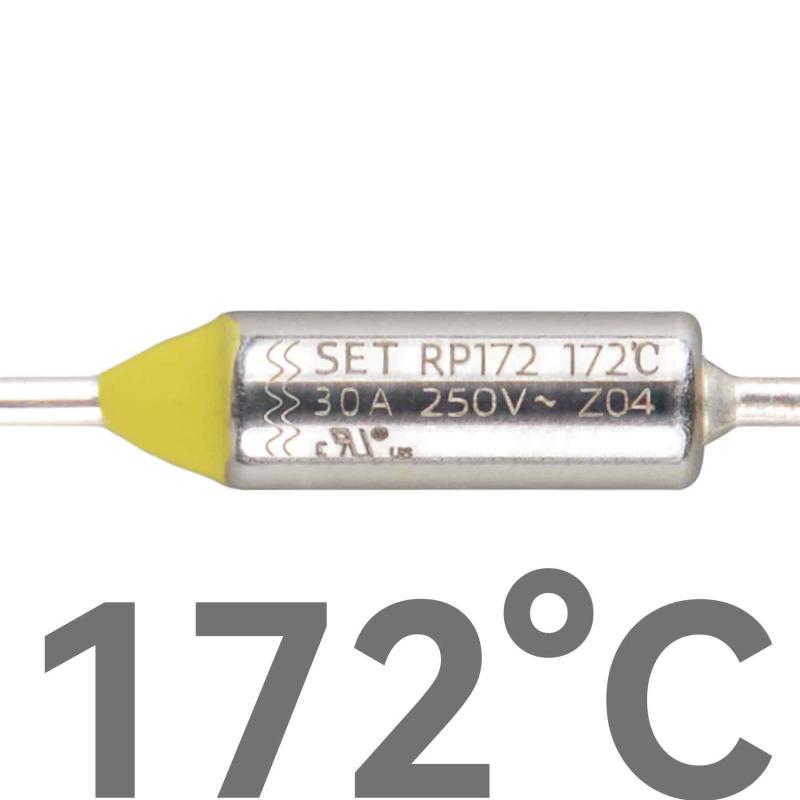

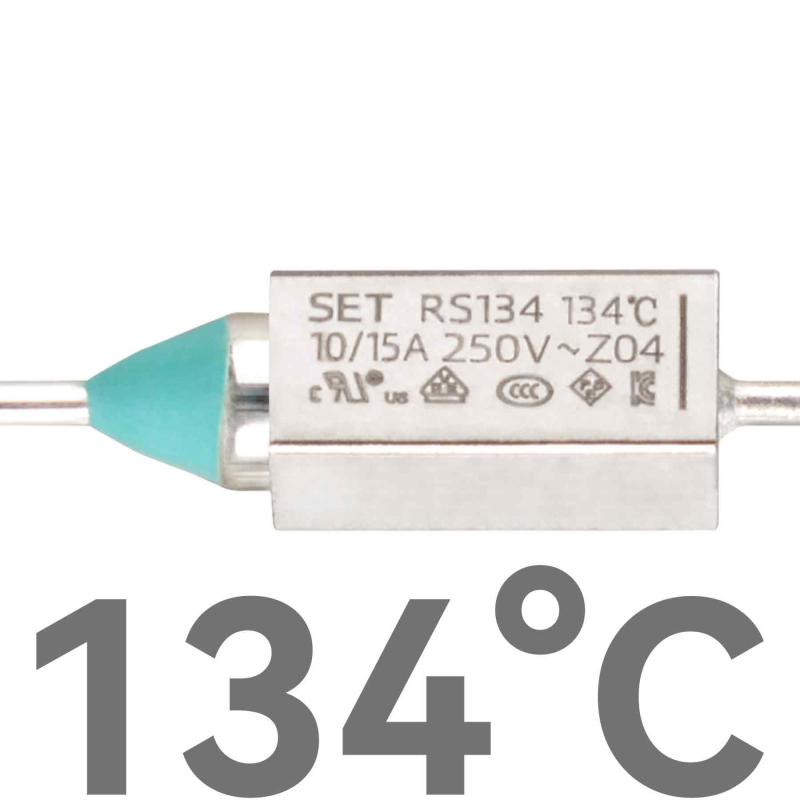

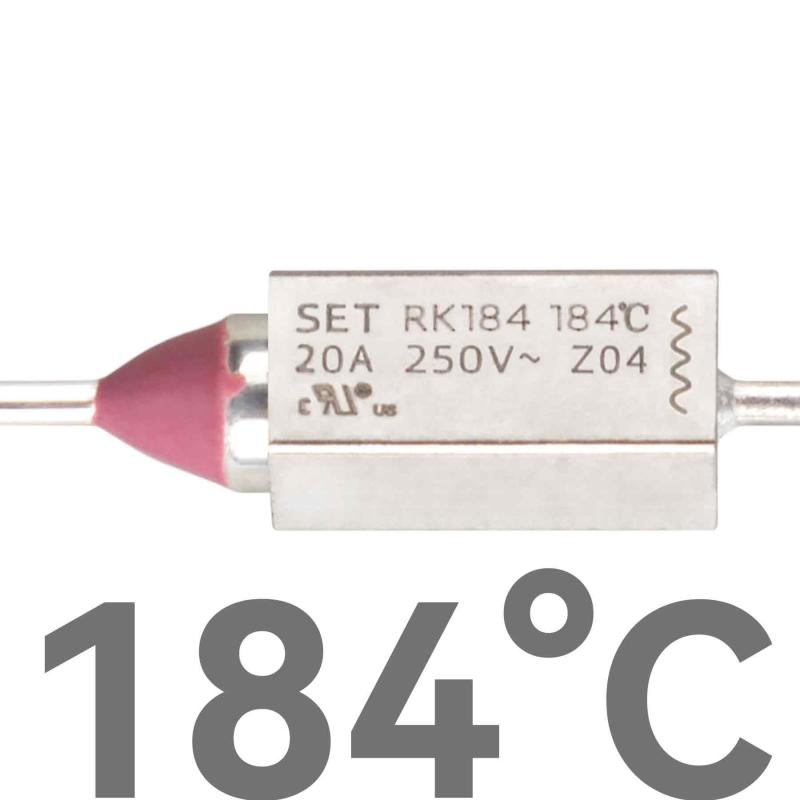

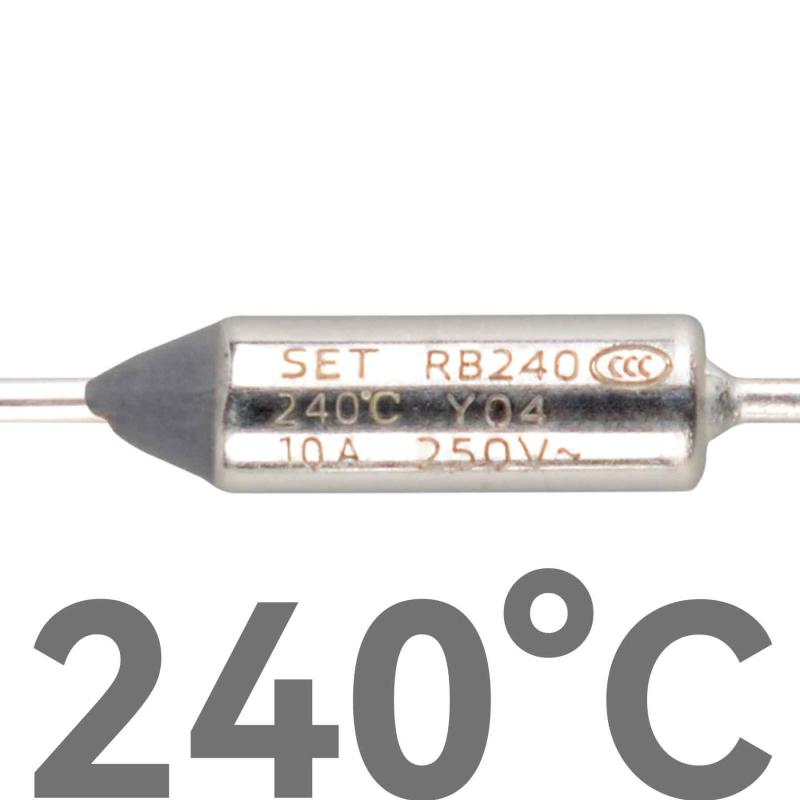

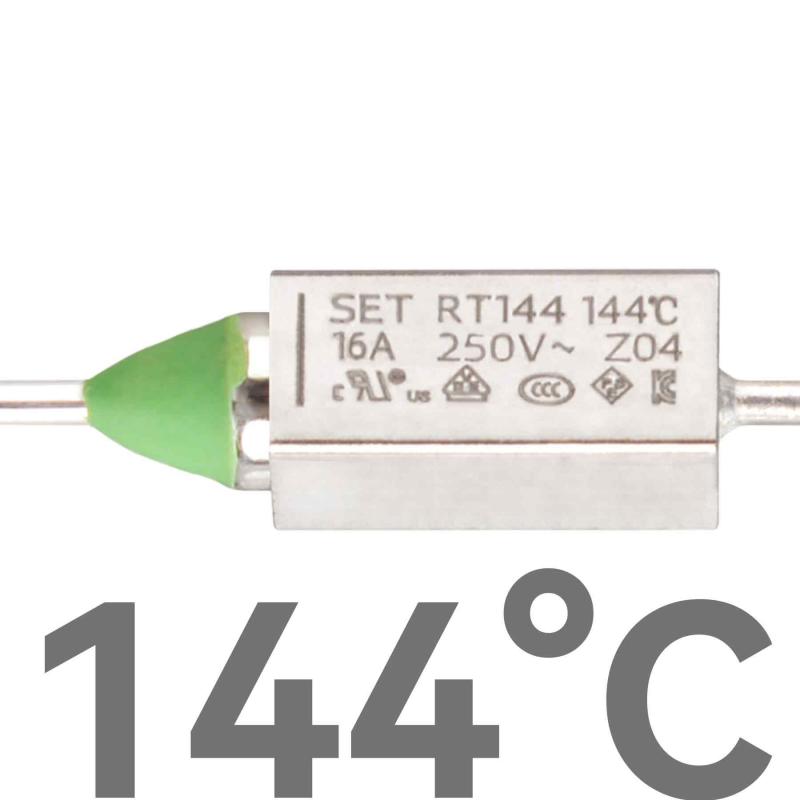

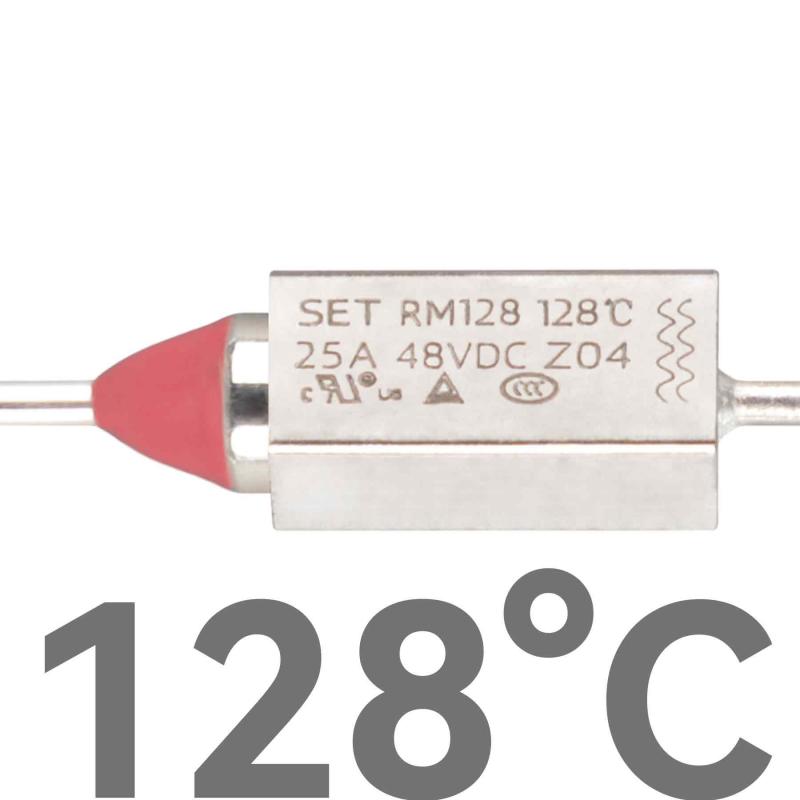

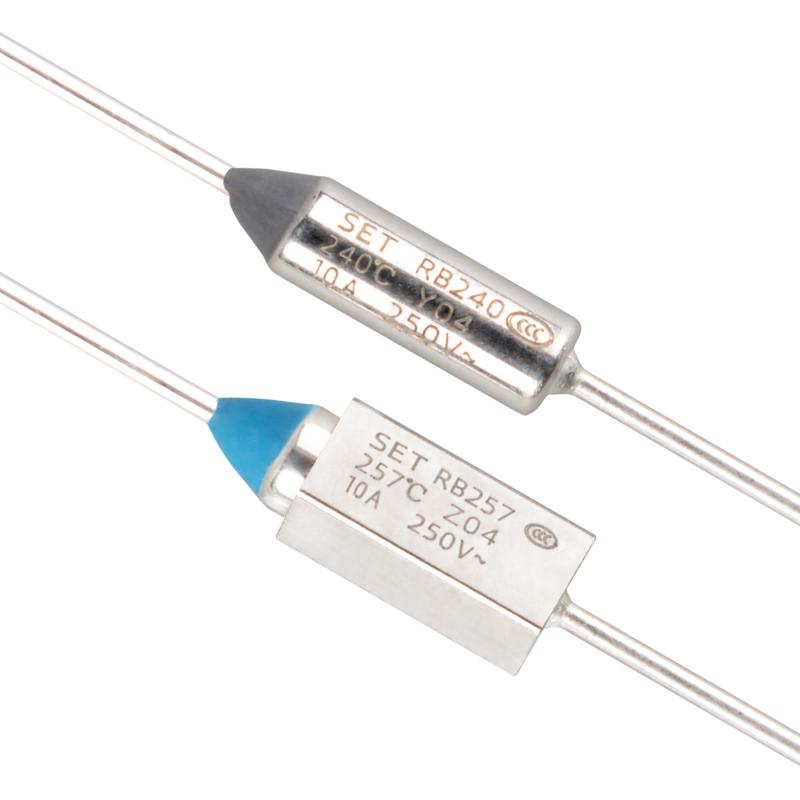

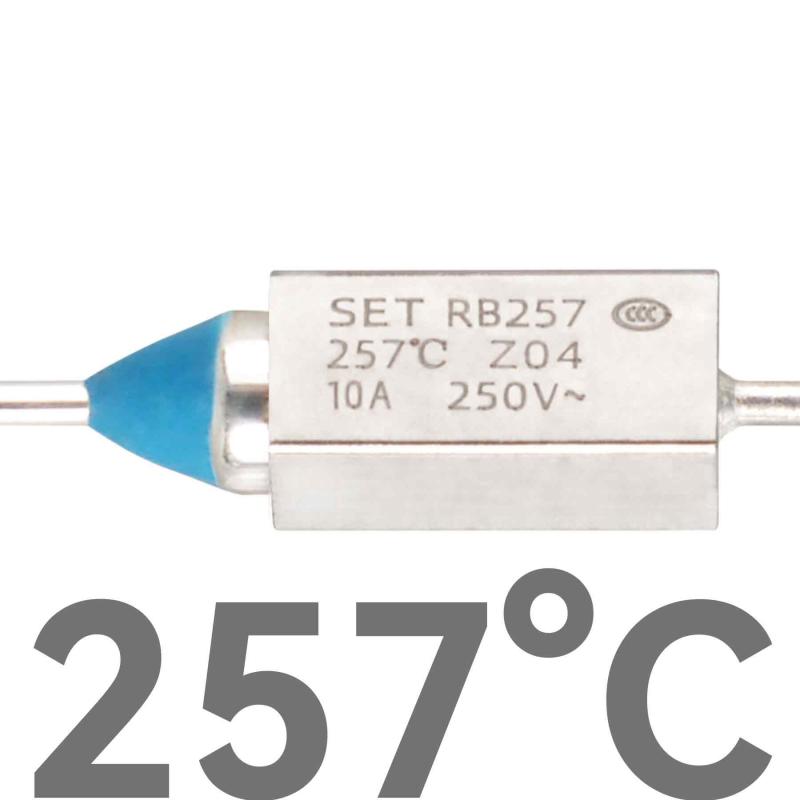

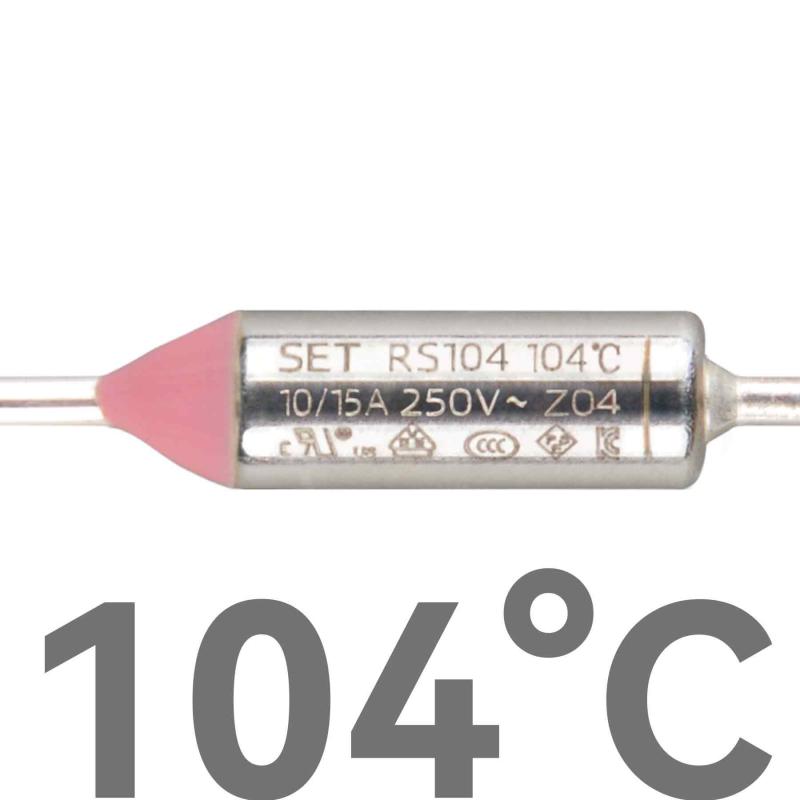

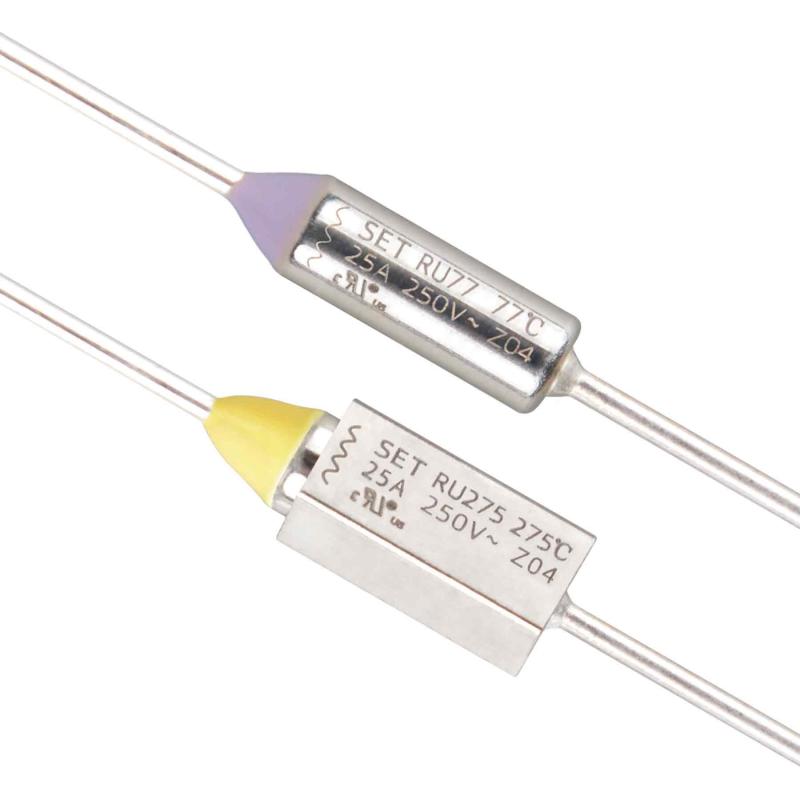

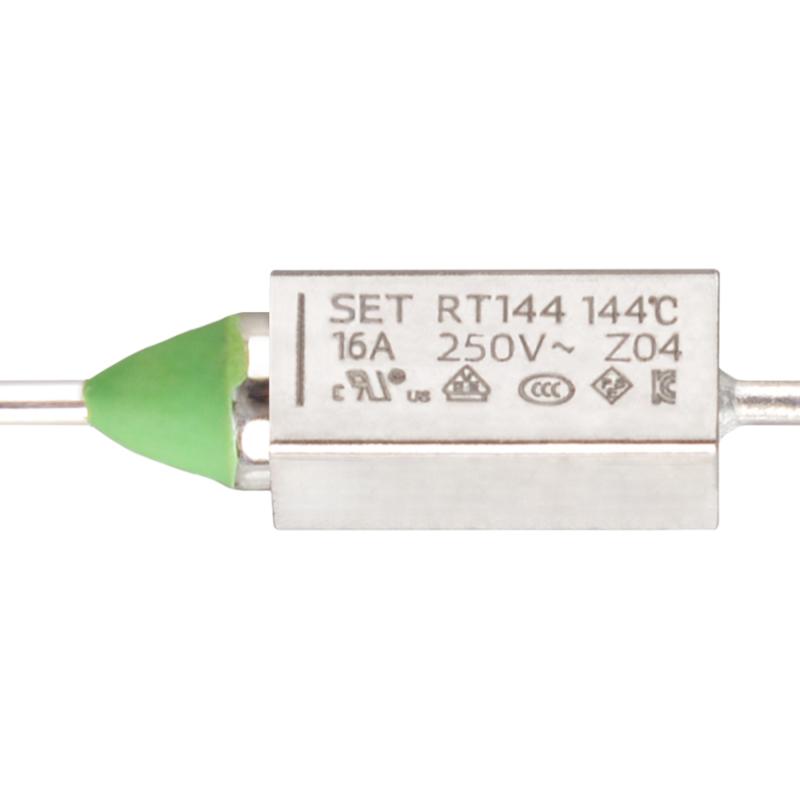

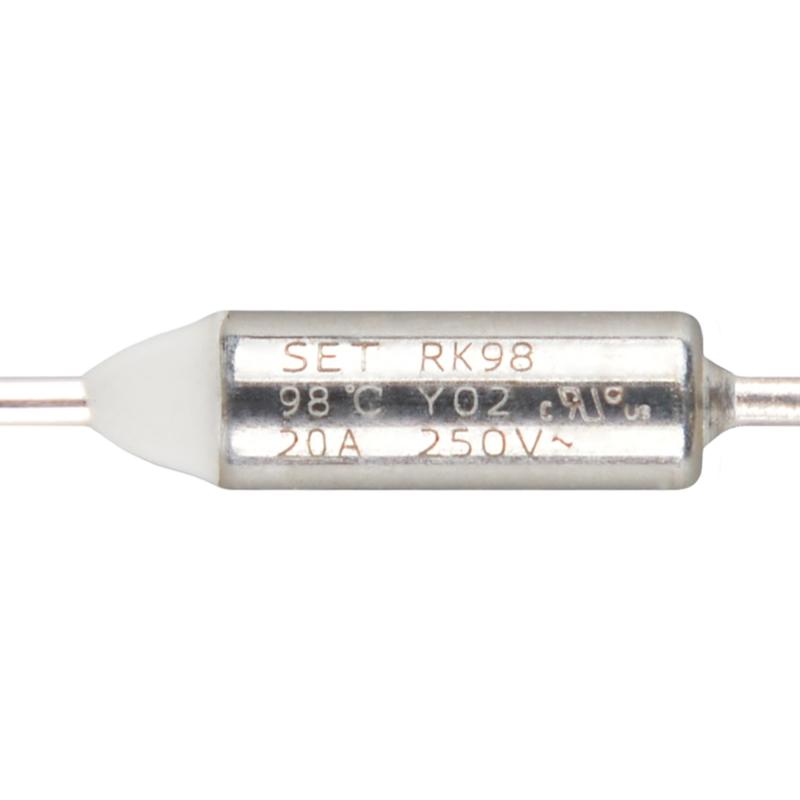

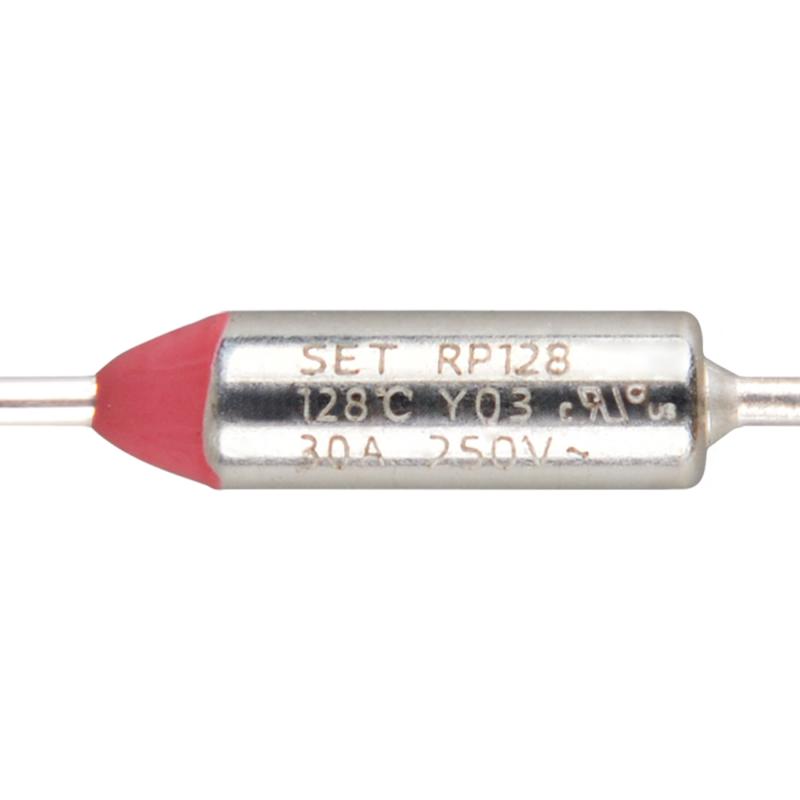

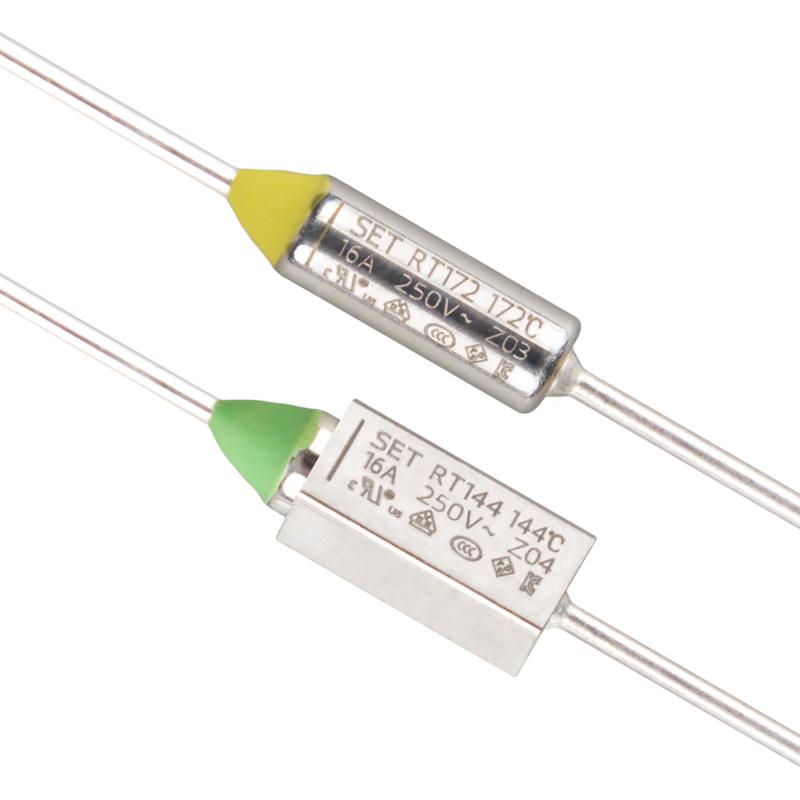

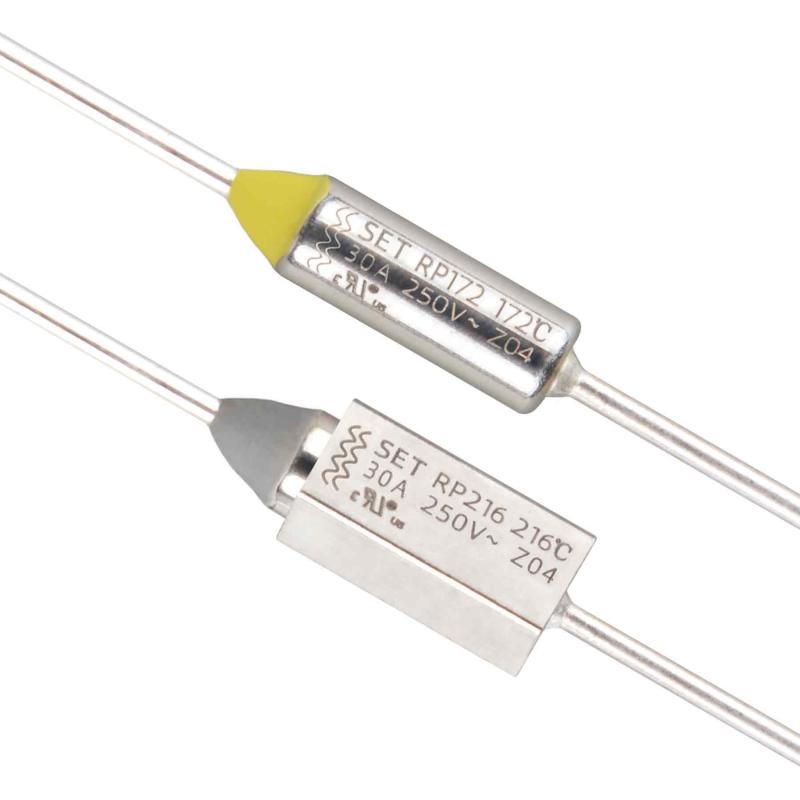

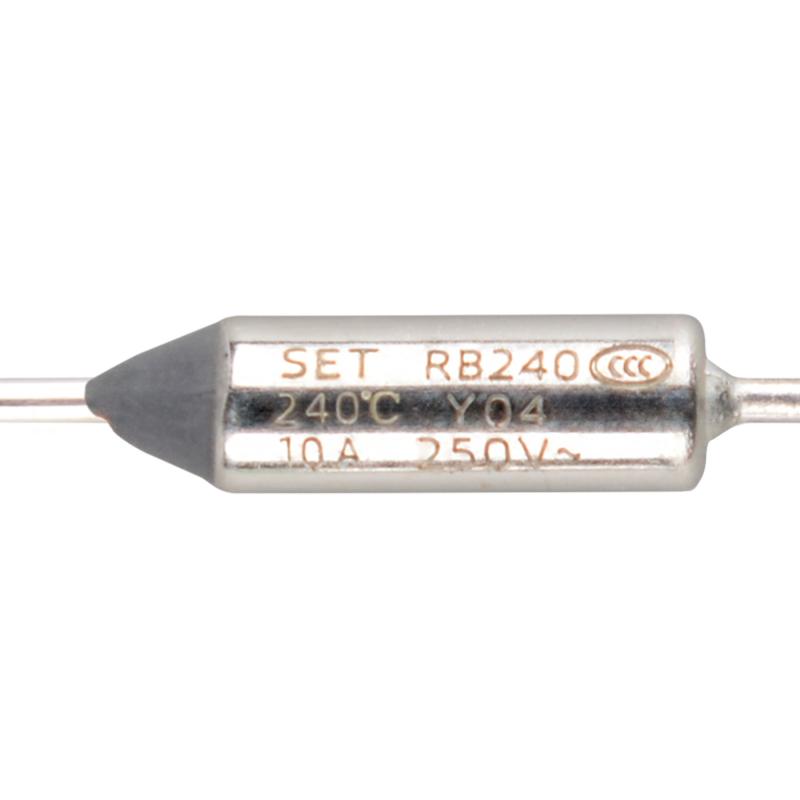

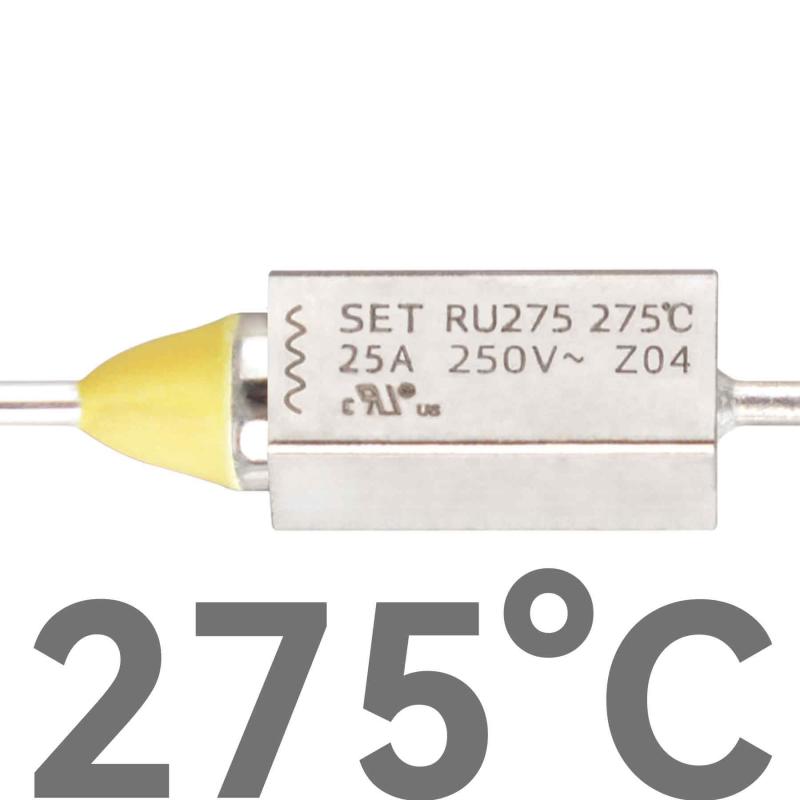

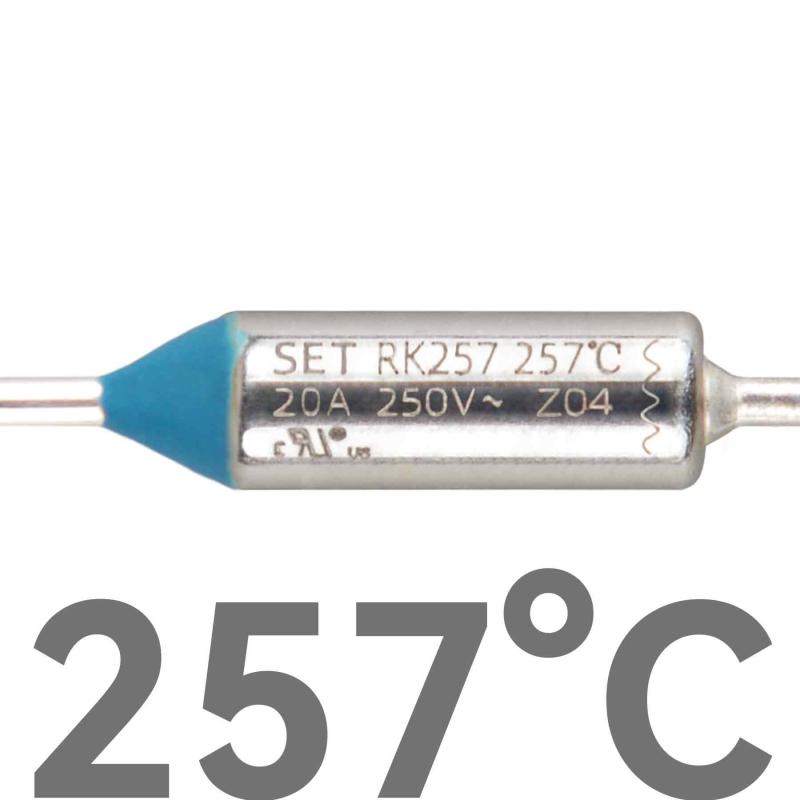

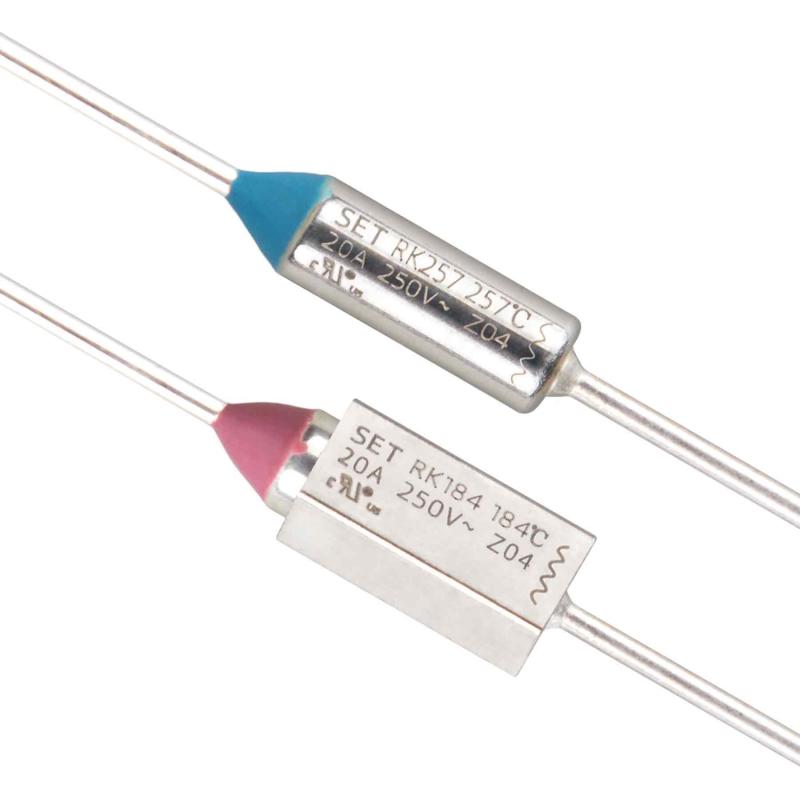

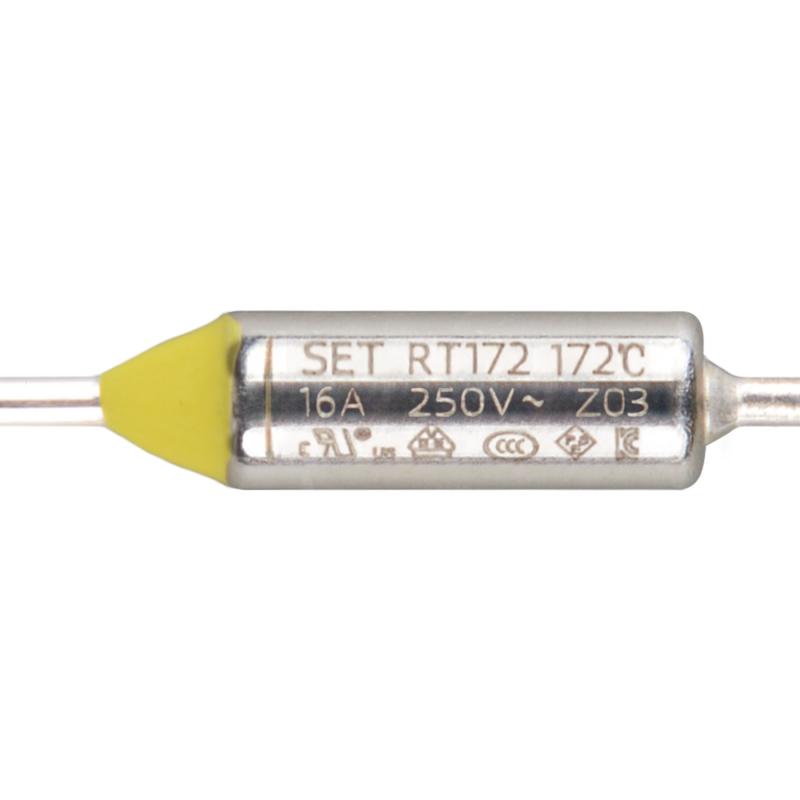

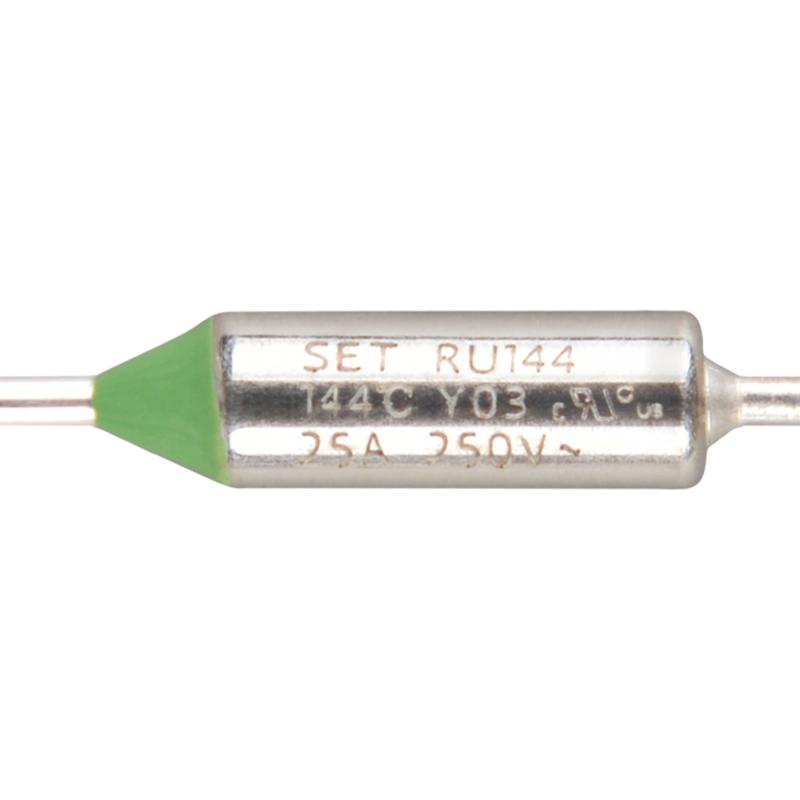

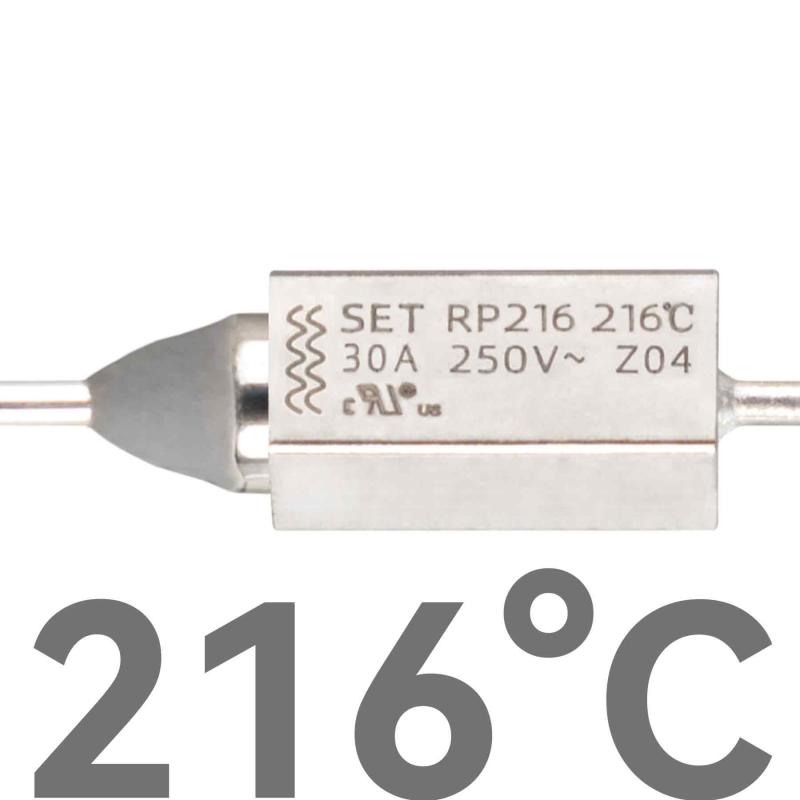

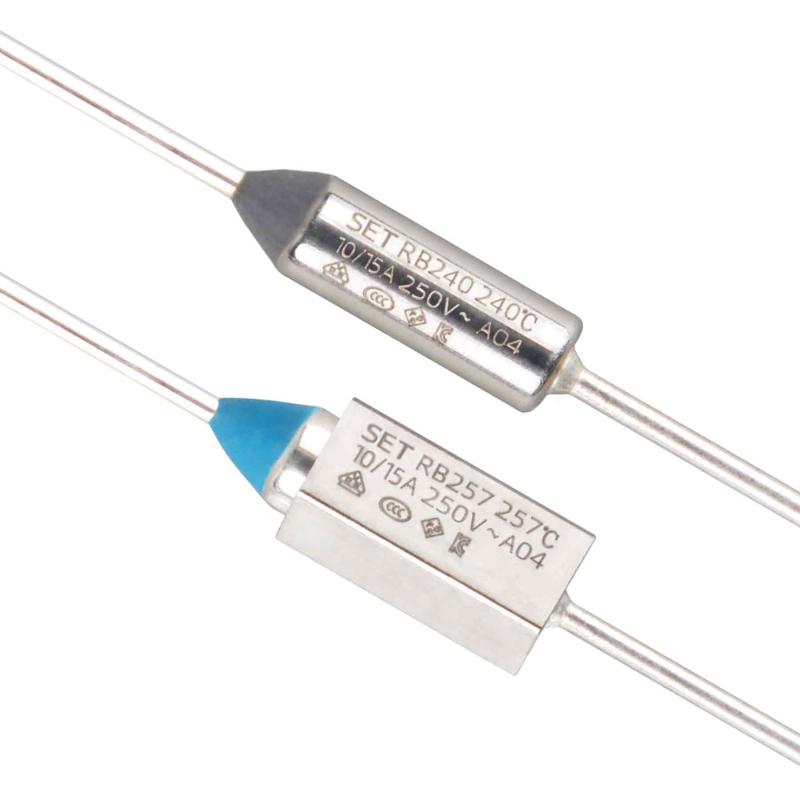

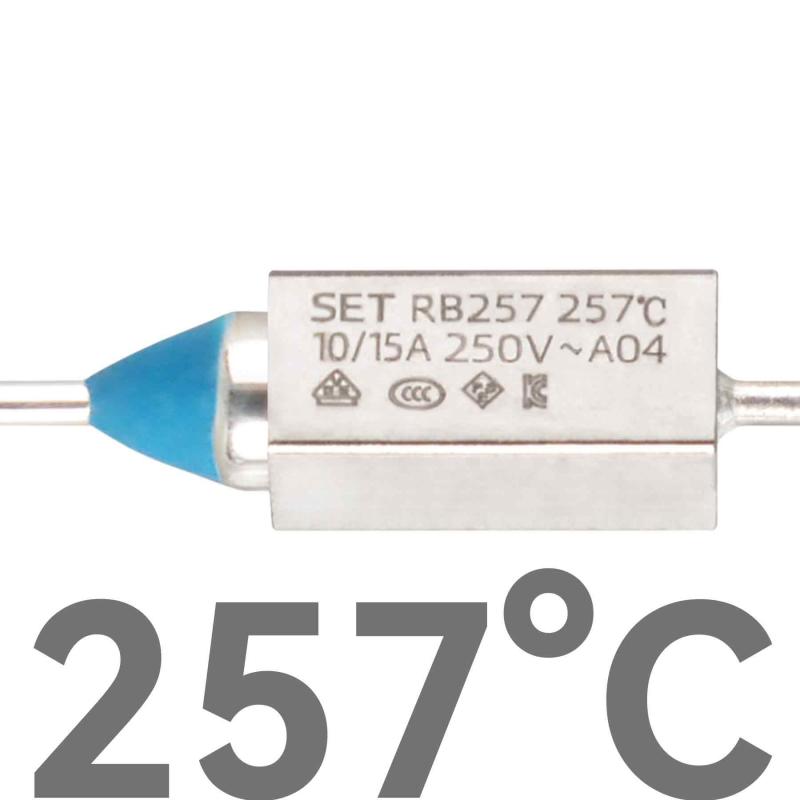

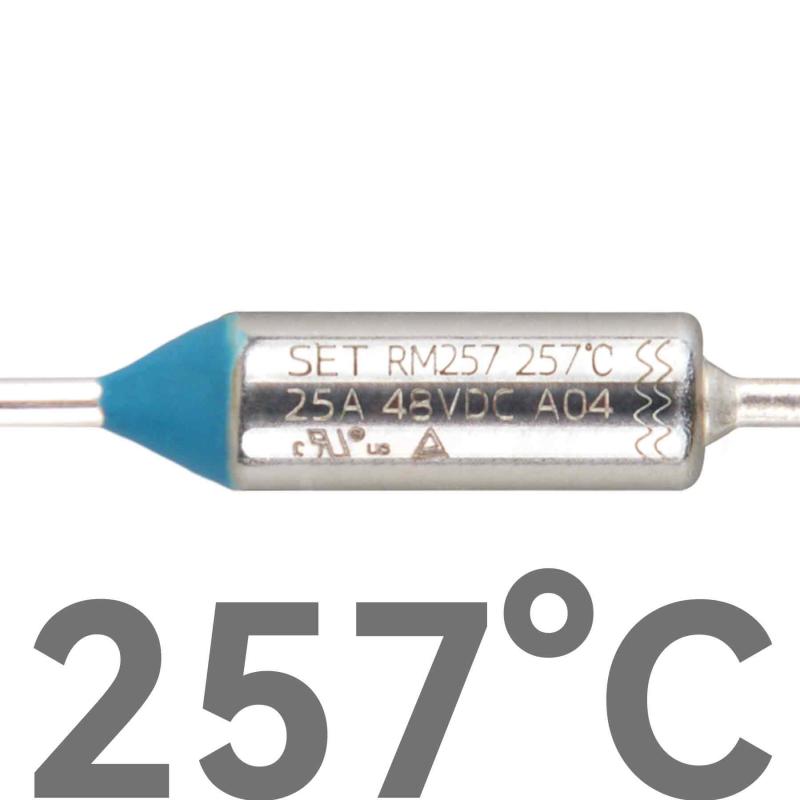

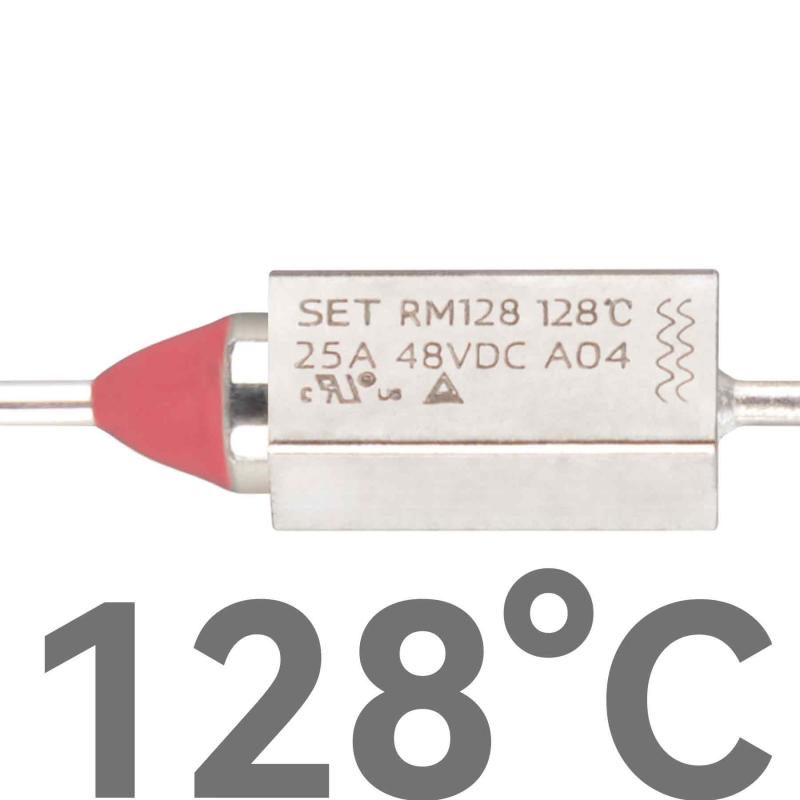

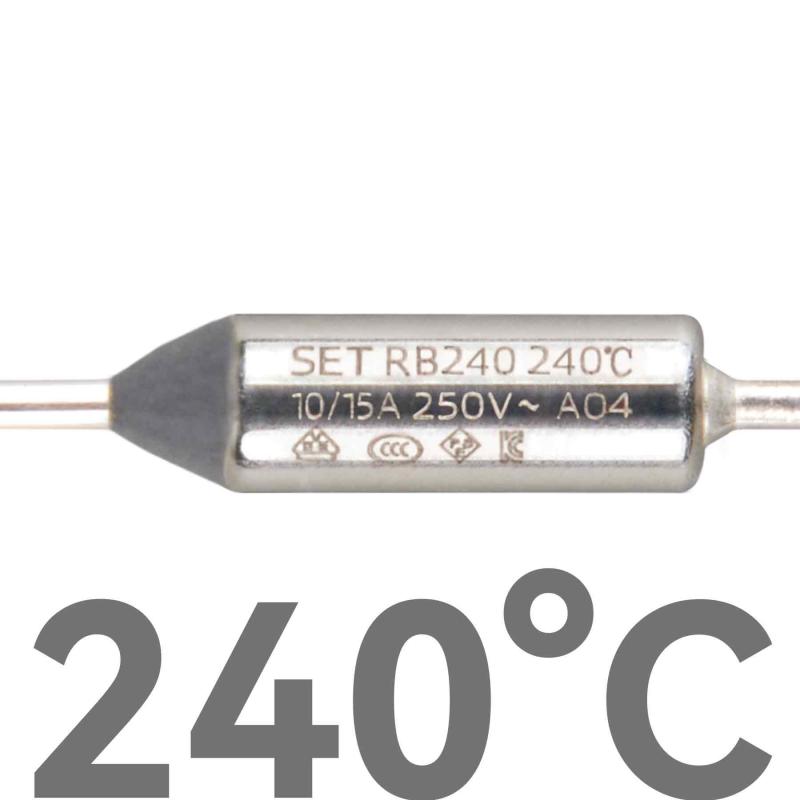

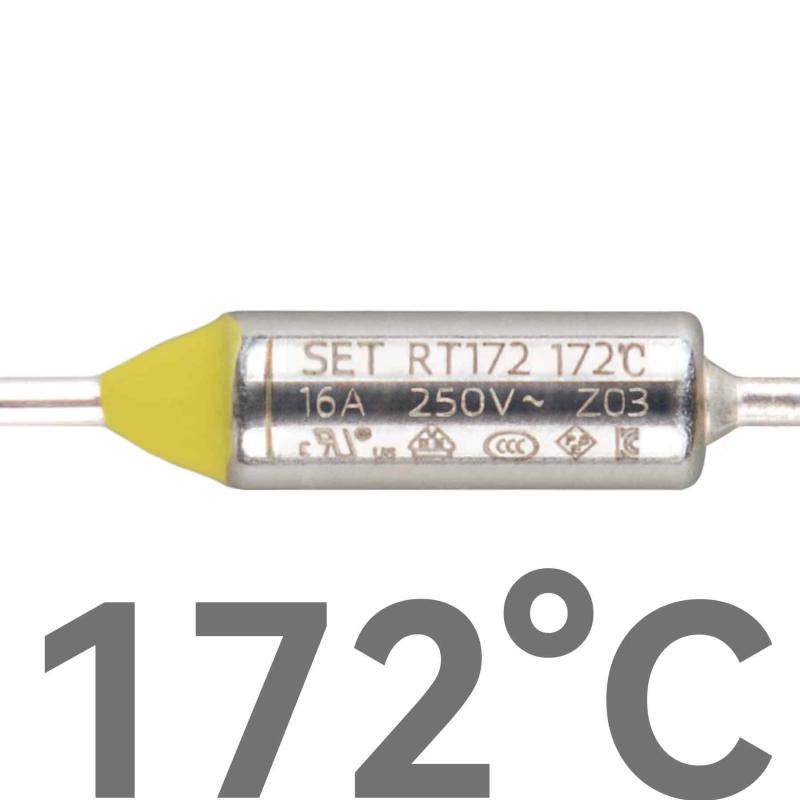

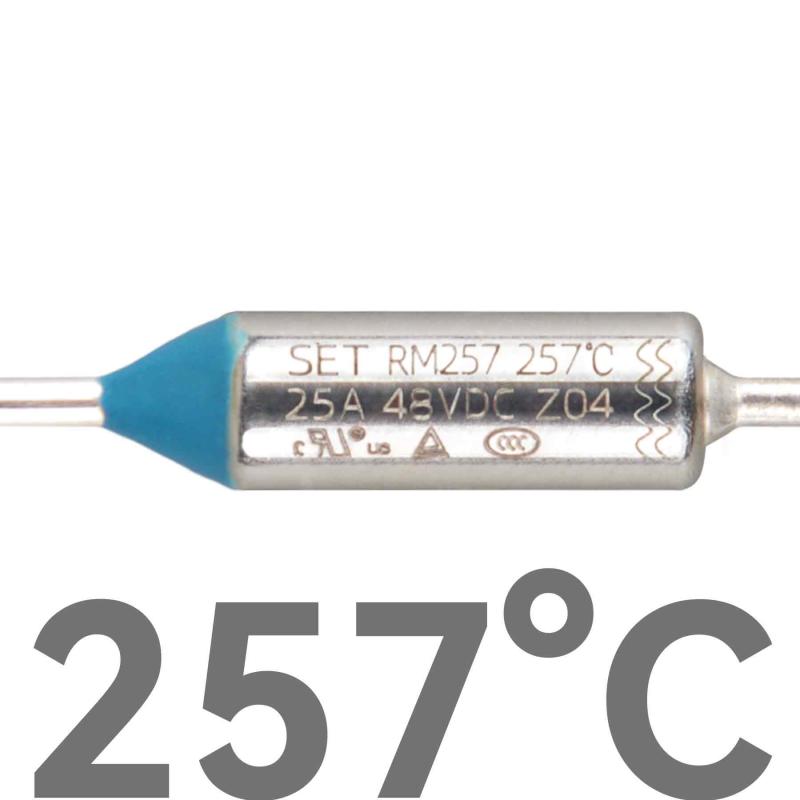

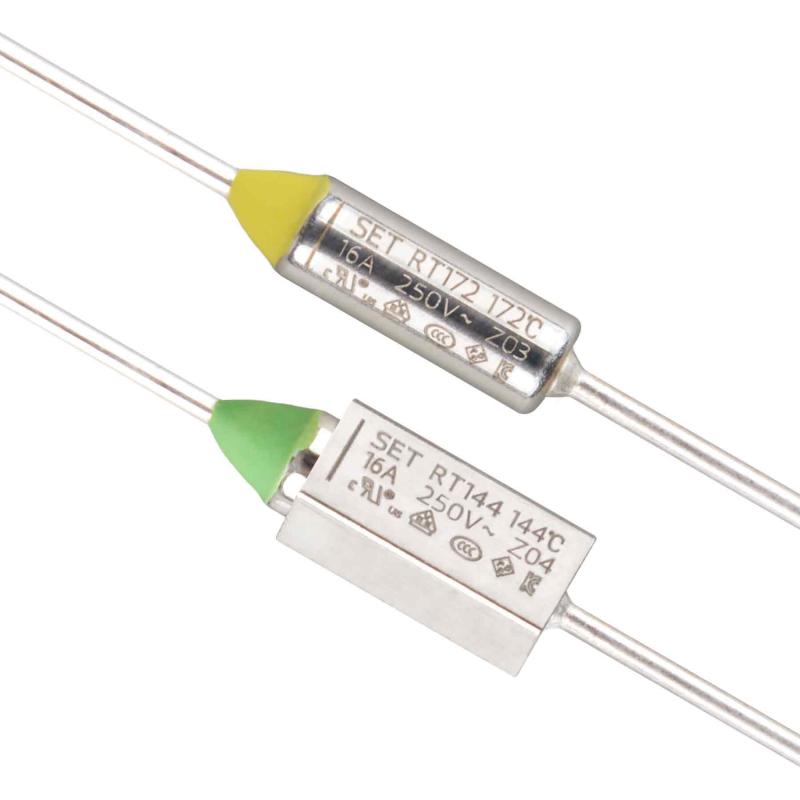

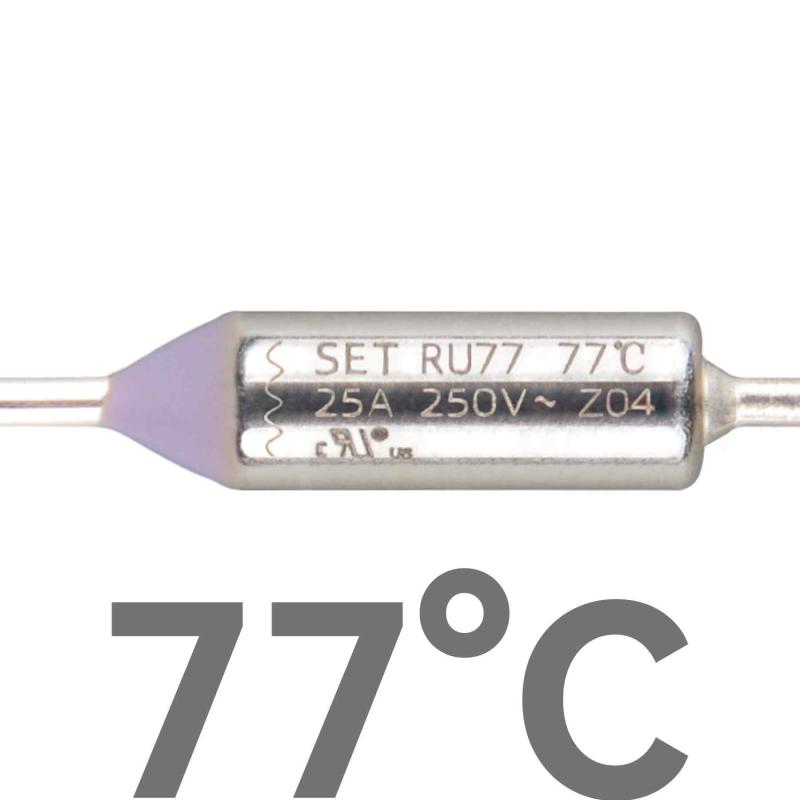

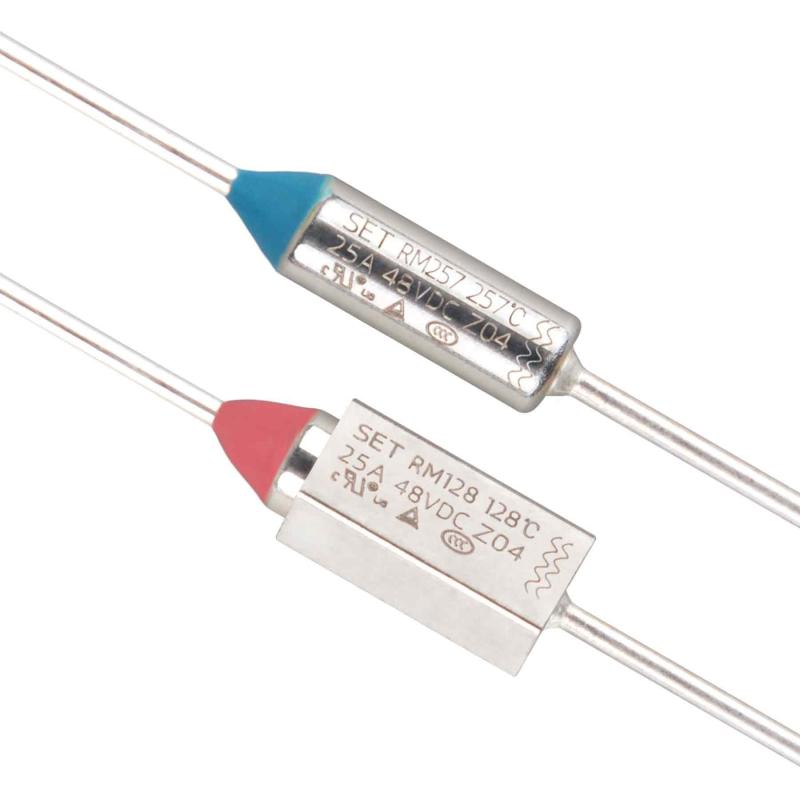

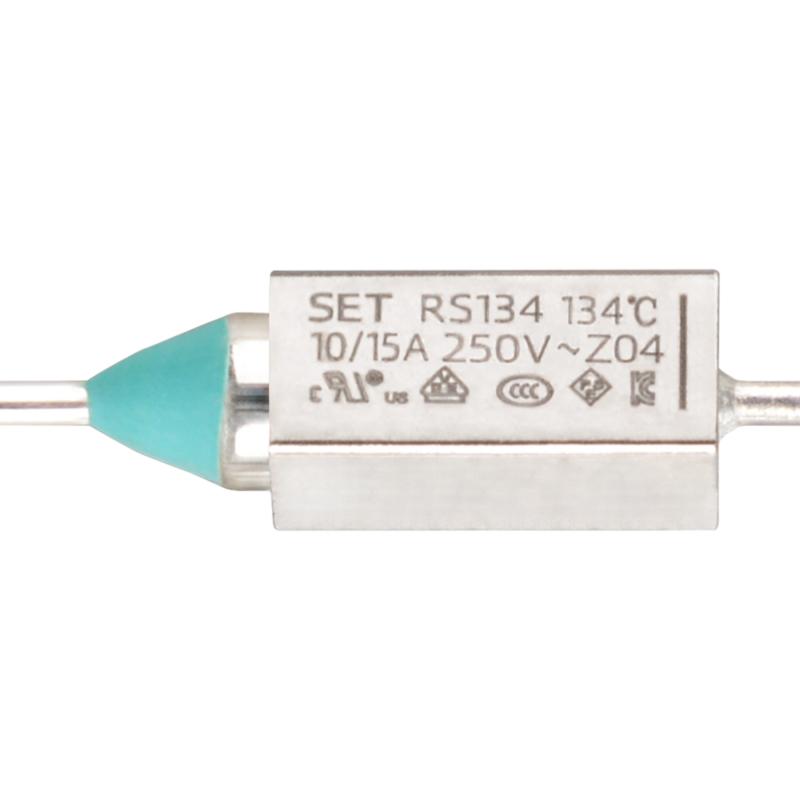

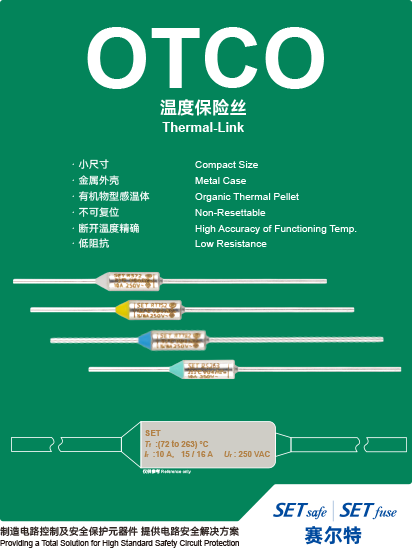

赛尔特公司（SETsafe | SETfuse）有机物型温度保险丝（OTCO）是一次性动作不可复位的装置。它主要由金属外壳、弹簧、可动电极和感温体等组成。当有机物型感温体感受到异常发热并达到预定的熔断温度时，感温体熔化，可动电极在直簧的作用下与触点线脱离，从而断开电路。

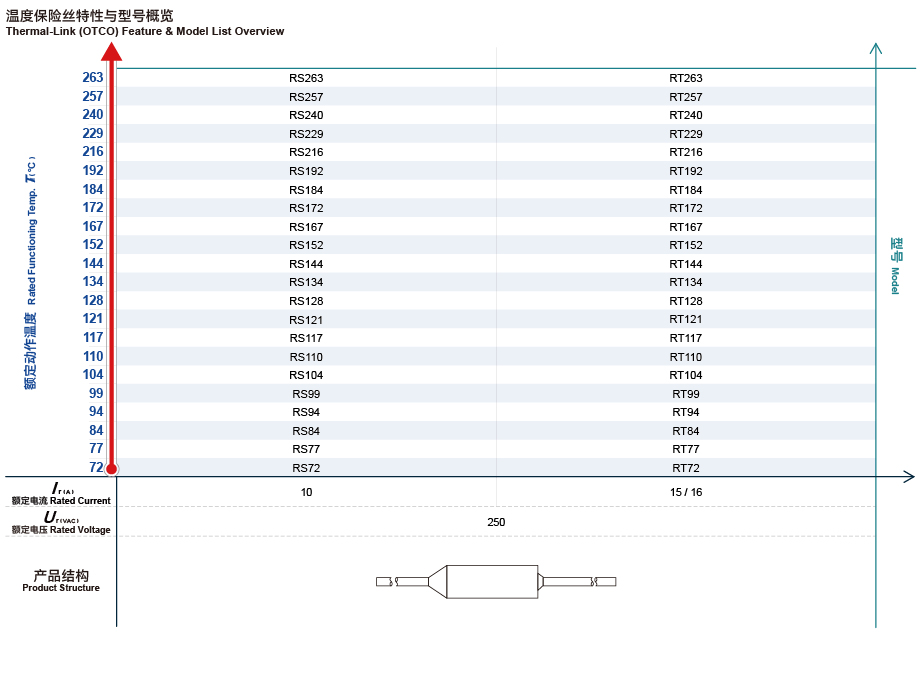

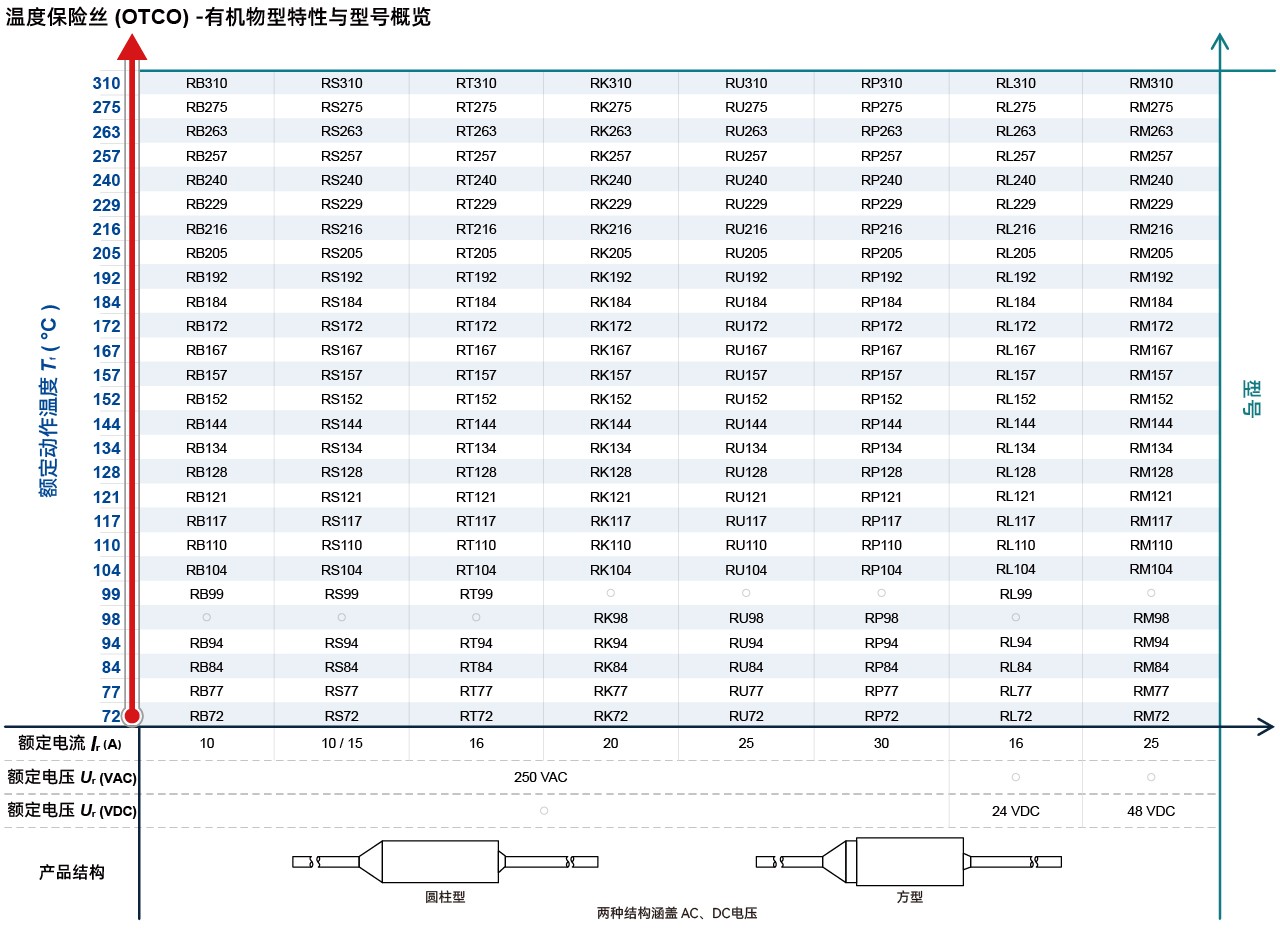

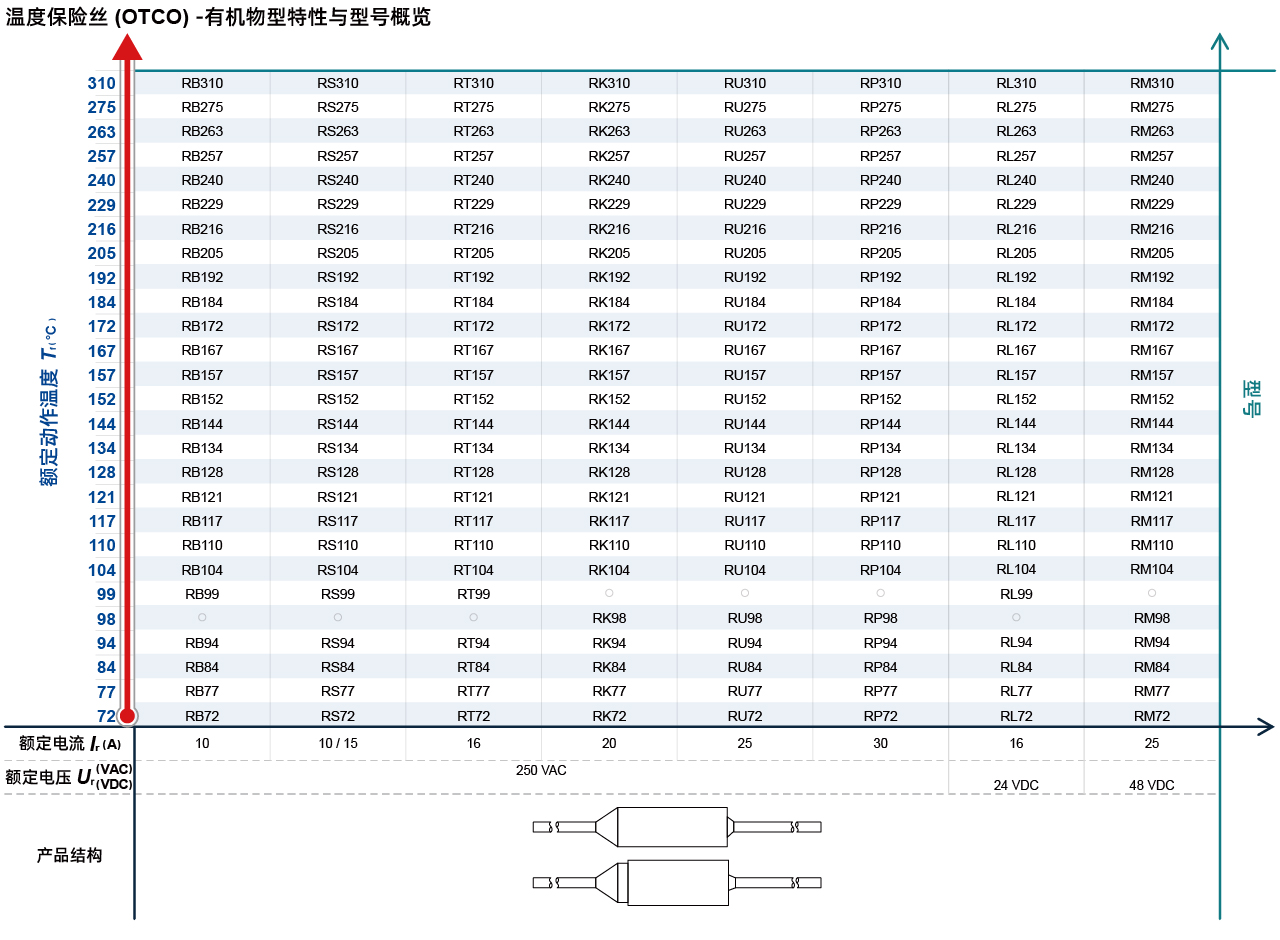

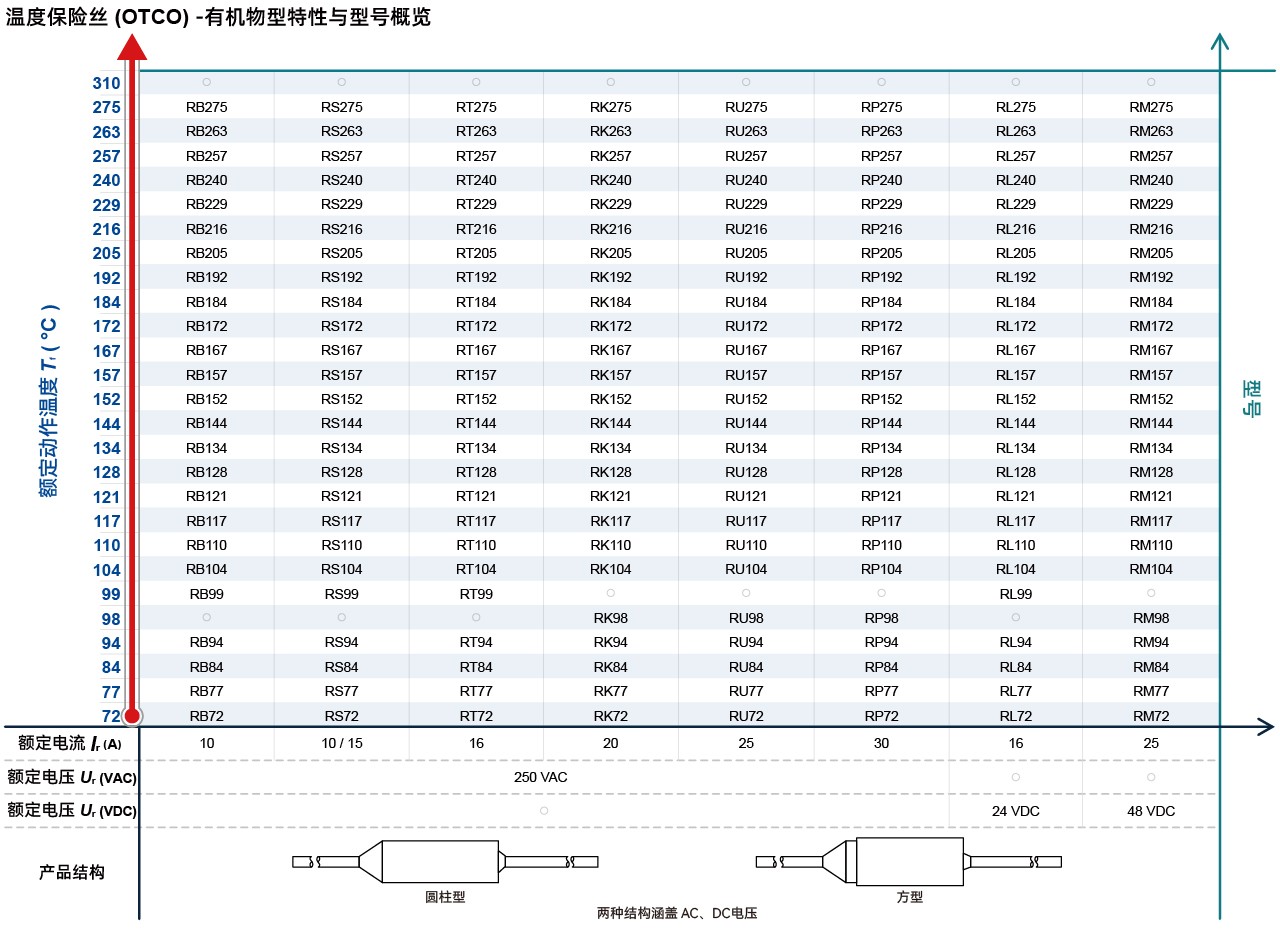

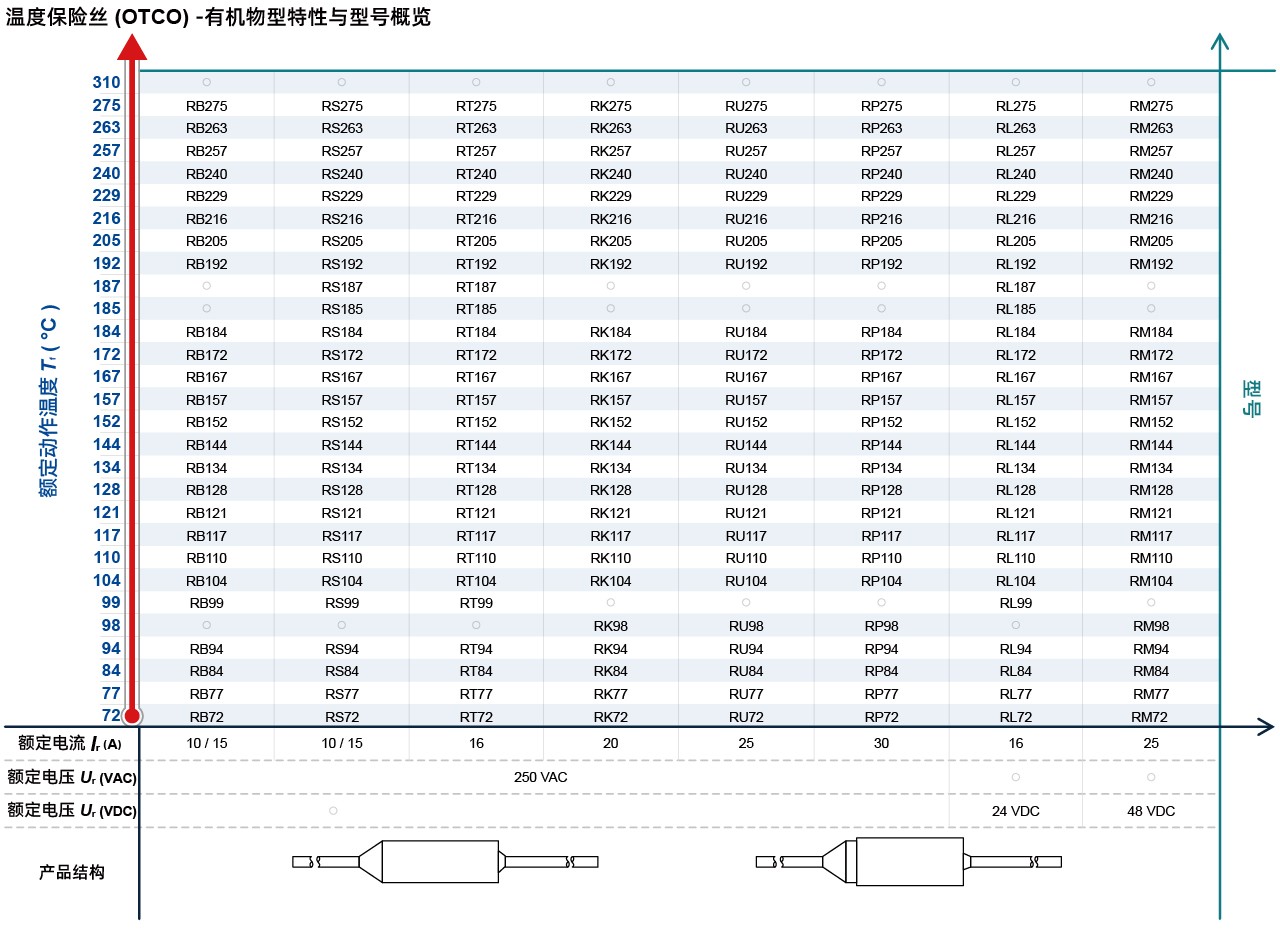

 赛尔特公司（SETsafe | SETfuse）有机物型温度保险丝（OTCO）广泛应用于电气设备中起过温保护，产品规格齐全，额定动作温度从72 ℃到263 ℃，额定电流：10 A，15 A / 16 A，安规认证包括：UL，cUL，VDE，CCC，KC，PSE，符合 RoHS 和 REACH 环保法规。

TCO

热熔断体 Thermal-Link

装有热元件的不可复位的器件，当它被暴露在超过所设计的温度下达到一个足够长的时间时会将电路断开。

OTCO

有机物型热熔断体 Organic Thermal-Link

以有机化合物作为感温部件的热熔断体。

T_f

额定动作温度 Rated Functioning Temp.

在仅通以不超过10 mA 的探测电流的条件下，测得的使热熔断体导电状态改变的温度。

允许偏差：T_f + 0 / - 10 K (GB/T 9816, EN60691, UL60691, KC60691)。

允许偏差：T_f ± 7 K (J60691)。

实测熔断温度 Fusing Temp.

置于油池中，通10 mA以下的负载电流，每分钟升温 0.5 K ~1 K，测得的断开温度。

T_h

保持温度 Holding Temp.

热熔断体持续通额定电流168小时不改变其导通状态的最高温度。

T_m

最高极限温度 Max. Temp. Limit

由制造厂规定的温度，在此温度下，热熔断体导电状态已改变，但其机械性能和电气性能在规定时间内不至于减弱。

I_r

额定电流 Rated Current

用来对热熔断体进行分类的电流。

U_r

额定电压 Rated Voltage

用来对热熔断体进行分类的电压。

I_n

标称放电电流 Nominal Discharge Current

能够承受15次波形为8/20 μs 的电流峰值，用于检测产品所能承受脉冲电流耐久性的能力。

I_max

最大放电电流 Max. Discharge Current

能够承受1次波形为8/20 μs 的电流峰值，用于检测产品所能承受的最大脉冲电流。

通孔（Through Hole）

径向（Radial）、轴向（Axial）

小型家用电器
电饭煲，面包机，咖啡机，豆浆机等

舒适家用电器
洗衣机，冰箱，空调等

个人护理电器
电吹风，直发器，电熨斗等

商业设备
打印机，扫描仪，传真机等

车载设备
车载空调，加热座椅等

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商；

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

外壳内铆点尺寸检测；

电阻测试系统（100%自动测试）；

100%目视检查等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-1002-XXX)，包括标志牢固度、机械性能、电气性能、动作温度测试、焊接性能、环境测试和寿命测试等30项，例如：

断开电流测试；

电气强度测试；

绝缘电阻测试；

动作温度测试；

保持温度测试；

最高极限温度测试；

老化试验等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境的

符合 RoHS、REACH要求。

使用方法

1. 请在不超过额定电流和额定电压的状态下使用温度保险丝。

2. 不要在标准范围外的环境中使用温度保险丝，如含有二氧化硫、氮氧化物气体、氨气或甲酸的环境。也不适合在高湿环境下使用或浸泡在液体中。

更换

温度保险丝是不可修复的产品。基于安全原因，替换时应使用同一厂商同型号的温度保险丝并且严格按照同样的方法正确安装。

存贮

1. 温度保险丝必须避免日光照射及腐蚀性的环境，且在温度-10 °C ~ 35 °C 、湿度30 % ~ 70 %的条件下保存。温度保险丝的保存期为购买后12个月.

2. 温度保险丝的外壳和触点线都是镀银的。因此为了避免硫化，温度保险丝不应放在会产生亚硫酸气体的材料周围，比如纸板或橡胶等.

引线加工

1. 如果一定要弯折引线，那么不要对引线根部施加过大的压力。施加在引线上的拉力不应超过15.7 N，施加在引线上的推力不应超过3.9 N。

2. 引线应在距离温度保险丝本体3 mm或以上的地方弯折（参考图1）。

3. 为避免损坏温度保险丝，在折弯引线时，请使用钳子或类似工具固定温度保险丝。

安装

安装位置的选择

1. 勿将温度保险丝安装在可能经常出现剧烈振动的地方。

2. 应该考虑使用红外线温度探测器或多个热电偶来检测正常和故障情况下的环境温度，一般来说，能实现正常和故障条件下最大温升差异的位置是最理想的安装位置。

安装位置的温度确定

1. 温度保险丝通电时，其本体会发热，导致本体温度高于环境温度，设计时需考虑温升的影响，以确定合适的温度保险丝规格。

2. 应确保温度保险丝的本体温度和安装位置的环境温度不超过其对应的保持温度T_h。

3. 需对最终产品进行测试，以确保潜在的异常状况不会导致环境温度超过温度保险丝的最高极限温度T_m。

安装OTCO

1. 温度保险丝可以通过钎焊、点焊、铆接或压接来安装。在安装过程中和安装后，请不要拉动、推动或扭曲温度保险丝本体和引线。

2. 引线上的连接点距离温度保险丝本体应 ≥ 5 mm（参考图2）。

3. 尽量确保温度保险丝均匀受热。如果温差不可避免，确保封口树脂密封一侧靠近热源。

钎焊

1. 钎焊应根据下表条件进行，如果需要二次钎焊，应该等温度保险丝冷却至室温后再进行。

2. T_f ≤ 110 °C的温度保险丝不建议使用钎焊，推荐使用压接、铆接等非加热工艺。

3. 在钎焊过程中，焊点与温度保险丝之间应使用散热装置（参考图2）。

4. 钎焊后建议拍X光，确认钎焊后感温体无收缩。

表1：不同焊点距离温度保险丝本体长度的最大允许钎焊时间

点焊

1. 必须避免点焊电流流入温度保险丝内部。点焊电流将使温度保险丝内部部件焊接在一起，导致不能动作.

2. 点焊过程中必须支撑温度保险丝的引线，以避免温度保险丝的损坏。

3. 在点焊过程中，焊点与温度保险丝之间应使用散热装置（参考图2）。

4. 点焊后建议拍X光，确认点焊后感温体无收缩。

铆接或压接

1. 选择低电阻的材料（比如铜）进行铆接或压接。

2. 接触电阻应尽量小，接触电阻过大会导致温升过高，使温度保险丝提前动作。

3. 最好将温度保险丝引线和多股线压接，而不是单股线，因为在温度循环时，多股线能卡得更紧，能保持更好的电接触。

4. 铆接或压接过程中，应确保引线不会被扭转，封口树脂不会被破坏。

5. 当工作温度超过150 °C时，铆接或压接后建议使用钎焊加固。

禁止触点线直接接触温度保险丝本体，以避免短路（参考图3）
