温度保险丝-合金型 Thermal-Link (ATCO) - Alloy Type：

又称 热熔断器 或 温度熔断器，是一种不可复位的一次性动作温度敏感元件。当温度保险丝感受到温度超过其额定熔断温度时（如温度保险丝工作时电流流过产生的温度、温度保险丝环境温度），内部熔体（如低熔点合金）会熔断，从而永久切断电路，防止设备因过热引发火灾或损坏。在正常工作情况下，易熔合金串接于两电极引脚之间， 当ATCO感受到异常发热并达到设定的熔断温度时，易熔合金熔化，并在助熔断剂的作用下快速收缩至引脚两端，从而断开电路。ATCO主要由易熔合金、助熔断剂、外壳、封口树脂、引线组成。

ATCO产品广泛应用于电气设备的过温度保护。

赛尔特公司 (SETsafe | SETfuse) 的ATCO产品结构分为径向型；轴向型；额定动作温度：（76 ~ 230) °C；额定电流：(1 ~ 200) A；额定电压：（125 ~ 800）VAC，（50 ~ 200）VDC；安规认证包括：UL、cUL、TUV、VDE、PSE、KC、CCC ，符合RoHS & REACH。

温度保险丝 Thermal-Link 在行业中的其它名称：thermal fuse, thermalcutoff。

温度保险丝（ATCO）简介

温度保险丝（ATCO）是如何熔断的

TCO

温度保险丝 Thermal-Link

一种装有热元件的不可复位的器件，当它被暴露在超过所设计的温度下达到一个足够长的时间时会将电路断开。

— (GB 9816.1)

— (IEC 60691)

ATCO

合金型温度保险丝 Alloy Thermal-Link

合金型温度保险丝，由易熔合金作为感温部件的热熔断体。

— (GB/T 9816.3)

T_f

额定动作温度 Rated Functioning Temp.

在仅通以不超过10 mA的探测电流的条件下，测得的使热熔断体导电状态改变的温度。

— (GB 9816.1)

— (IEC 60691)

允许偏差:Tf + 0 / - 10 °C (GB 9816.1, EN 60691, K60691)。

允许偏差:Tf ± 7 °C (J60691)。

Fusing Temp.

实测熔断温度 Fusing Temp.

置于油池中，通10 mA以下的负载电流，每分钟升温0.5 °C ~ 1 °C，测断开温度。

— (GB 9816.1)

— (IEC 60691)

Th

保持温度 Holding Temp.

热熔断体在规定的条件下，规定时间内不改变其导通状态的最高温度。

— (GB 9816.1)

— (IEC 60691)

Tm

最高极限温度 Maximum Temp. Limit

由制造厂规定的温度。在此温度下，热熔断体导电状态已改变，但其机械性能和电气性能在规定时间内不至于减弱。

— (GB 9816.1)

— (IEC 60691)

Ir

额定电流 Rated Current

用来对热熔断体进行分类的电流。

— (GB 9816.1)

— (IEC 60691)

Ur

额定电压 Rated Voltage

用来对热熔断体进行分类的电压。

— (GB 9816.1)

— (IEC 60691)

In

标称放电电流 Nominal Discharge Current

能够承受15次波形为8/20μs的电流峰值，用于检测产品所能承受脉冲电流耐久性的能力。

— (UL 1449)

Imax

最大放电电流 Maximum Discharge Current

能够承受1次波形为8/20μs的电流峰值，用于检测产品所能承受的最大脉冲电流 。

— (UL 1449)

CP Wire

CP线，镀锡铜线

通孔（Through Hole）

径向（Radial）、轴向（Axial）

● 电热毯  进一步了解

● 香薰器  进一步了解

● 直发器  进一步了解

● 艾灸仪  进一步了解

● 电吹风  进一步了解

● 电动牙刷  进一步了解

● 储能电池管理系统  进一步了解

● 轻型电动车电池  进一步了解

● EV充电桩 进一步了解

● 家用电器  进一步了解

● 电机  进一步了解

● 照明  进一步了解

● 开关电源  进一步了解

案例

K3

赛尔特温度保险丝(ATCO)-合金型K3应用在智能手表充电底座中

进一步了解

X7

赛尔特温度保险丝(ATCO)-合金型X7应用在DC电源适配器24 W

进一步了解

Y2

赛尔特温度保险丝(ATCO)-合金型Y2应用在100 W氮化镓桌面充mix

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在2A1C插座30 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在4AC四位总控延长线插座2500 W MAX 10 A MAX 250 VAC

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在2C2A氮化镓桌面插座67 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在2C1A四合一氮化镓快充插座70 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在253 W氮化镓电源适配器

进一步了解

Y4

赛尔特温度保险丝(ATCO)-合金型Y4应用在2A1C快充电源净化插座20 W

进一步了解

Y7

赛尔特温度保险丝(ATCO)-合金型Y7应用在DC电源适配器65 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y7应用在1200 W微型逆变器

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y7应用在DC电源适配器36 W

进一步了解

Y16

赛尔特温度保险丝(ATCO)-合金型Y16应用在100 W氮化镓电源

进一步了解

T115

赛尔特温度保险丝(ATCO)-合金型T115应用在新能源汽车放电枪

进一步了解

赛尔特温度保险丝(ATCO)-合金型T115应用在防雷插座

进一步了解

C2

赛尔特温度保险丝(ATCO)-合金型C2应用在防雷插座

进一步了解

温度保险丝-合金型 Thermal-Link- Alloy Type / Alloy Thermal Cutoff (ATCO)：

也称热熔断体，是一种不可复位的一次性动作温度敏感元件，它广泛应用于电气设备的过温保护。温度保险丝 Thermal-Link / Thermal Cutoff串联接入被保护的电路，当它感受到异常发热并达到预定的熔断温度时，内部易熔合金丝熔断，从而永久切断电路，防止设备因过热引发火灾或损坏。

赛尔特 (SETsafe | SETfuse) 公司合金型温度保险丝 Thermal-Link / Thermal Cutoff结构分为轴向型和径向型，额定动作温度：（76 ~ 230) °C、额定电流：(1 ~ 200) A。

进一步了解

选型步骤（共十步）：

对应的产品术语、产品构形等详细信息，可浏览每个产品系列的--产品目录的PDF文档。

进一步了解

一、确定额定动作温度Tf

温度保险丝 Thermal-Link / Thermal Cutoff必须切断的温度，该条件由设计人员依具体电路的保护需求而定（被保护元器件耐温、安规要求的温度上限、防止火灾或人身伤害设计要求等）。多数应用场景下，热源存在温度梯度；作为被动受热元件，温度保险丝 Thermal-Link / Thermal Cutoff与热源存在一定温差ΔT，温度保险丝 Thermal-Link / Thermal Cutoff安装于热源内部或热源表面（热阻）、故障时热源的温升速率等因素都会影响此温差ΔT的大小，应使用热电偶实测温度保险丝 Thermal-Link / Thermal Cutoff安装点的正常工作温度和故障/异常工况的温度以确定该温度值，建议采用内置热电偶式的仿真合金型温度保险丝 Thermal-Link / Thermal Cutoff来确定适合的额定动作温度Tf要求和安装位置。

例如（电机的过温保护）：电机绕组漆包线型号QA-1/155 155级薄漆膜直焊性聚氨酯漆包铜圆线（可耐175 ℃热冲击），且考虑保留波动的安全余量20~30 °C，因此额定动作温度可初步确定为145 °C。

二、确定保持温度 Th

保持温度Th：即温度保险丝 Thermal-Link / Thermal Cutoff在通过额定电流时，能保持168 H（小时）而不改变其导电状态的最高温度（此温度监测为温度保险丝 Thermal-Link / Thermal Cutoff本体的温度）。

温度保险丝 Thermal-Link / Thermal Cutoff是对温度敏感元件，通过电流时温度保险丝 Thermal-Link / Thermal Cutoff自身还有额外发热，因此安装设计时应注意温度保险丝 Thermal-Link / Thermal Cutoff的长期连续工作环境温度应降额到其保持温度以下。长期工作温度等于环境温度加正常工作温升。客户根据安装位置，考虑到可能的温冲情况（如温控器切断后的热惯性）和正常工作温度波动，建议温度保险丝 Thermal-Link / Thermal Cutoff工作时本体温度和安装位置的环境温度不超过(Th -10) ℃，以避免在正常工况下误触发熔断，寿命缩短。

三、确定额定电流 Ir

额定电流Ir：温度保险丝 Thermal-Link / Thermal Cutoff分类用。

实际工作电流应小于或等于温度保险丝 Thermal-Link / Thermal Cutoff额定电流Ir的0.75倍。

如设计产品实际工作电流为2 A，选择温度保险丝 Thermal-Link / Thermal Cutoff的额定电流应大于或等于3 A。

需注意的是：

不应将温度保险丝 Thermal-Link / Thermal Cutoff的额定电流理解为断开电流值。不同于电流保险丝，实际上温度保险丝 Thermal-Link / Thermal Cutoff本身对电流不敏感，电流通过温度保险丝 Thermal-Link / Thermal Cutoff也是转化为焦耳热温升来产生影响，低温环境中它能承受更大的电涌电流。

四、确定额定电压 Ur

额定电压Ur：温度保险丝 Thermal-Link / Thermal Cutoff分类用。

为保证安全分断，实际使用电压应小于温度保险丝 Thermal-Link / Thermal Cutoff额定电压：U ≤ Ur。

如设计产品标称最高额定电压为220 V，选择温度保险丝 Thermal-Link / Thermal Cutoff的额定电压应大于或等于220 V。

五、确认极限温度 Tm

最高极限温度Tm：在此温度下，温度保险丝 Thermal-Link / Thermal Cutoff导电状态已改变，要求能承受10分钟的热冲击而不发生重新导通，其机械性能和电气性能在规定时间内不至于减弱的最高温度。

需要注意“余热过冲”的情况：

例如热源升温速度较快，热源与温度保险丝 Thermal-Link / Thermal Cutoff的温差变大或热源本身热容量较大，当温度保险丝 Thermal-Link / Thermal Cutoff最终温升超过额定动作温度Tf熔断之后，热惯性让热源继续对温度保险丝 Thermal-Link / Thermal Cutoff传热升温。

一个不正确的设计、安装方式或选型可能余热过冲让温度保险丝 Thermal-Link / Thermal Cutoff最终升温超过其最高极限温度Tm而造成损伤或重新导通。需对最终产品进行测试，以确保潜在的异常状况不会导致合金型温度保险丝 Thermal-Link / Thermal Cutoff超过其最高极限温度Tm。

六、确定通流要求

确认是否有通流要求及要求的耐电涌值，如无通流要求直接到步骤七。

确定想要保护的设备中的通流要求（对通流有要求的市场如电源），选择的温度保险丝 Thermal-Link / Thermal Cutoff的最大放电电流应大于或等于设备所能承受的最大放电电流。

如设计的设备所能承受的电涌电流为3 kA（8×20 μs)，那么选择的温度保险丝 Thermal-Link / Thermal Cutoff的浪涌电流能力应大于3 kA，才能与被保护设备的电涌能力相匹配。

七、确定安装方式，选择产品构型和定制选项

根据安装空间形状来选择合适的形状的温度保险丝 Thermal-Link / Thermal Cutoff，这样可以保证温度保险丝 Thermal-Link / Thermal Cutoff与被保护对象更好的热传导，以达到较好的保护效果。

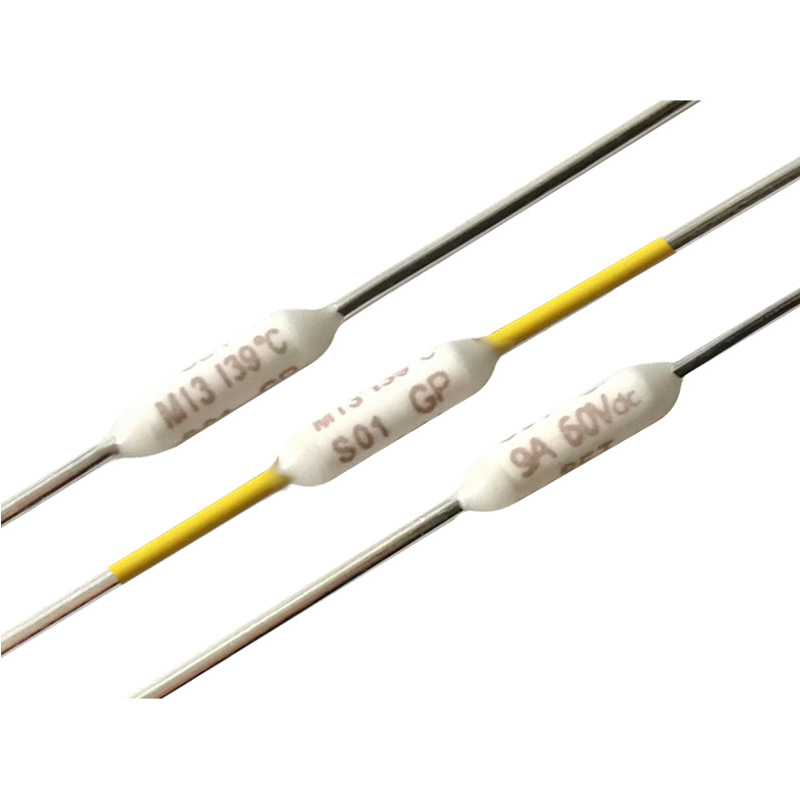

轴向型温度保险丝 Thermal-Link / Thermal Cutoff：引脚分向两侧，本体瓷管小巧便于狭小空间的温度感知；

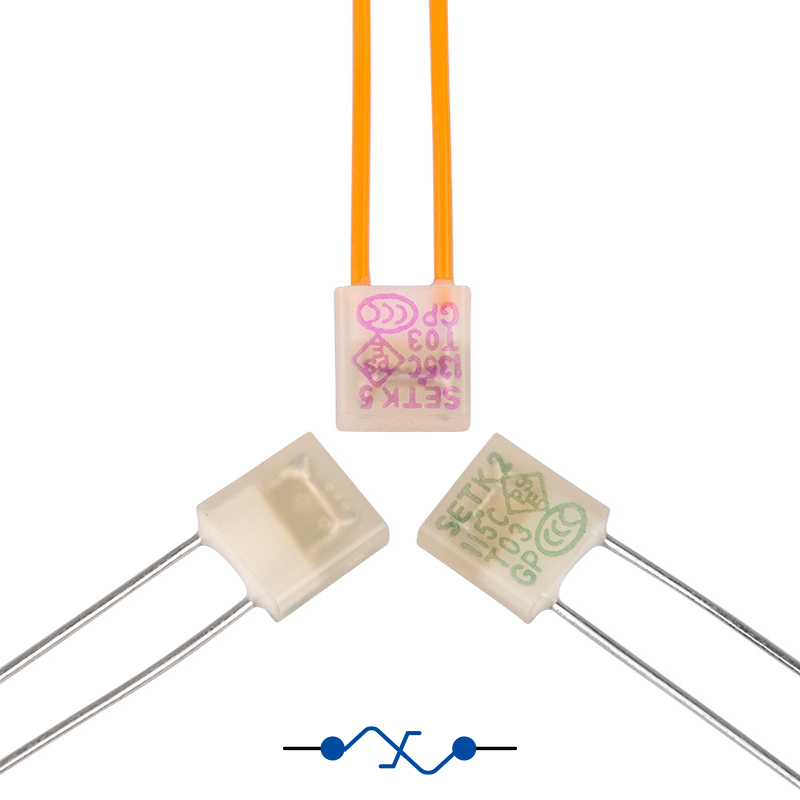

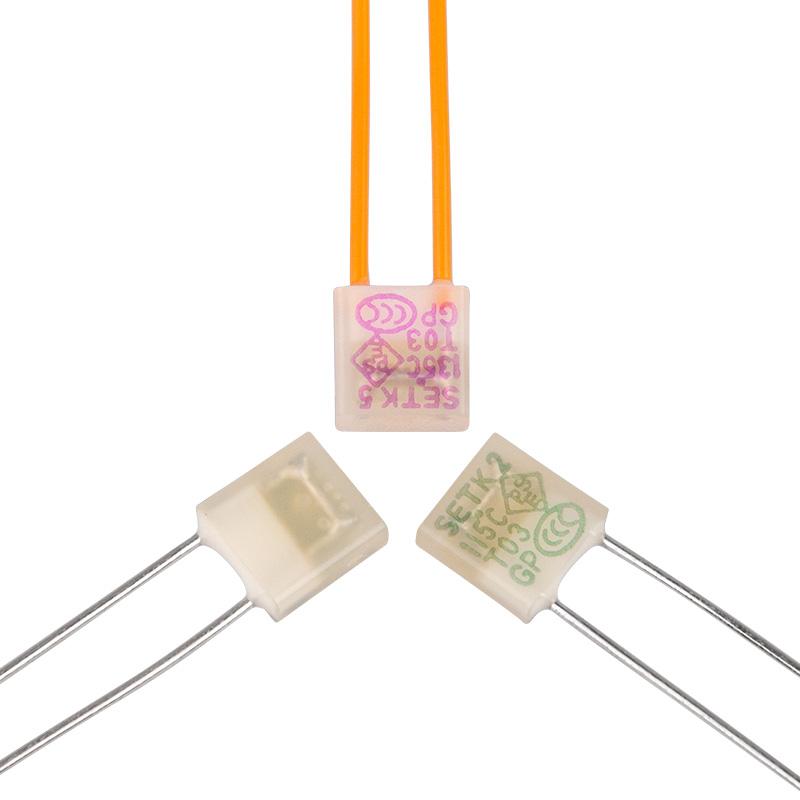

径向型温度保险丝 Thermal-Link / Thermal Cutoff：本体外壳方形便于贴合在平整发热体表面且引脚朝向同侧，需要根据实际使用场合和引脚安装方式选型。

--如热源安装点是平面形状，通常选择径向型温度保险丝 Thermal-Link / Thermal Cutoff；

--如热源安装点是半圆或圆柱形卡槽，通常选择轴向型温度保险丝 Thermal-Link / Thermal Cutoff；

--如果是PCB插件波峰焊使用，推荐选择径向型温度保险丝 Thermal-Link / Thermal Cutoff，方便成型反向折弯延长引脚防止波峰焊烧断；

--温度保险丝 Thermal-Link / Thermal Cutoff的引线是否带绝缘皮可定制；

--常规品引线是镀锡铜线，低温短脚焊接易烧断的规格引脚材质可选CP线来降低焊接导热速度（≤5 A的规格）；

--产品折弯成型可定制；

--产品编带可定制；

…

对应不同构型选择和产品定制确保安装方式符合实际应用需求。

八、确定认证（安规）要求

不同的国家和地区，对产品的安规要求不一样。客户可根据自身产品应用的地区进行评估。赛尔特 (SETsafe | SETfuse) 的温度保险丝 Thermal-Link / Thermal Cutoff安规认证包括：CCC，UL，cUL，VDE，TUV，KC， PSE，同时满足RoHS、REACH 等环保要求，能满足绝大多数客户的要求，详见产品手册。

九、确认极端应用工况下的选型

如果客户实际使用存在极端工况，如极端低温（＜-40 ℃），温度剧变（超高频冷热冲击），剧烈振动与冲击等复杂综合环境，建议联系赛尔特 (SETsafe | SETfuse)  FAE进一步确认选型，确保温度保险丝 Thermal-Link / Thermal Cutoff在应用中能可靠工作并提供有效保护。

十、测试和验证

通过以上步骤，基本可以合理地选型赛尔特 (SETsafe | SETfuse) 的温度保险丝 Thermal-Link / Thermal Cutoff产品型号。

--为消除不可预知的隐患，建议在实际电路中做电气、温度等性能测试，确保其性能符合要求。

--如果选型产品应用引脚较短或有波峰焊使用需求，建议送样须实际插板过波峰焊验证，防止量产时出现批量焊接过热烧断。如对波峰焊使用条件有疑问可以咨询赛尔特 (SETsafe | SETfuse) FAE。

如果您对选型有困扰时，可联系赛尔特 (SETsafe | SETfuse)  FAE sales@SETfuse.com协助您做对应的选型服务。

选型示例：

如何选择温度保险丝 Thermal-Link / Thermal Cutoff来保护电机:

如电机绕组漆包线耐热冲击175 ℃，电机实测长期工作温度＜80 ℃，实际使用电流1 A，实际使用电压220 VAC，电机预留的空间是平面形状的.

根据给定信息并测试总结如下：

1.      Tf比电机绕组漆包线耐热冲击（175 ℃）预留30 ℃安全冗余，≤145 ℃；

2.      Th ≥ 90 ℃（80+10）；

3.      Ir ≥ 1.33（1/0.75），可确定额定电流为2 A；

4.      Ur ≥ 220，可确定额定电压为250 VAC；

5.      实测断开后电机绕组最高冲温148 ℃，不会超过温度保险丝 Thermal-Link / Thermal Cutoff的最高极限温度200 ℃；

6.      无通流需求；

7.      电机预留的空间是平面形状，可确定产品结构为径向型；

8.      2 A的K系列安全认证齐全，满足客户需求；

9.      无极端应用工况；

10.   常规标准品即可满足客户使用需求，送样客户测试温升曲线满足要求。

综上所述，温度保险丝 Thermal-Link / Thermal Cutoff型号初步确定为K6（Ir =2A，Ur =250VAC，Tf=145 ℃（实测熔断温度140±2 ℃），Th=121 ℃ Tm=200 ℃ ）。

-END-

尽快到来，尽请期待。

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商；

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪、动作温度测试仪、DSC测试仪等。

生产、工艺

动作温度测试和在线检测（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA);

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）；

100%目视检查、焊接外观CCD检测等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-XXX)，包括29项，例如：

标志牢固度测试；

动作温度测试；

瞬态过载电流测试；

电气强度测试；

绝缘电阻测试；

焊接性能测试等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

使用

1. 气压：80 kPa 到106 kPa，对应海拔：+2000 m 到- 500 m。

2. 工作电压不超过温度保险丝的额定电压；工作电流不超过额定电流。

3. 通电情况下请勿用人体直接触碰本体或引脚，防止烫伤或触电。

更换

温度保险丝是不可修复的产品。基于安全原因，替换时应使用同类别、同型号的温度保险丝并且严格按照同样的方法正确安装。

贮存

温度保险丝的贮存应避免高温、高湿、日光直射和腐蚀性气体的场合，避免影响引线可焊性，产品购入后请于1年内使用完毕。

安装

安装位置的温度确定

1. 建议采用内置热电偶式的仿真温度保险丝来确定适合的温度要求。

2. 需对终端产品进行测试，以确保潜在的异常状况不会导致温度保险丝超过其极限温度。

3. 将温度保险丝安装在可使其温度平稳上升的部位。

4. 温度保险丝本体表面的温度不超过温度保险丝的保持温度。

5. 保险丝的封口及主体不能烧伤或者过度受热。

安装位置的机械性能要求

1. 勿将温度保险丝安装在可能经常出现剧烈振动的地方。

2.  确保引线足够长，且其安装方法不会造成强行按压、拉伸及扭转引线之现象。

3. 温度保险丝的封口及主体不能受损。

机械连接

铆接

1. 选用电阻率小的铆接材料和被铆接材料。

2. 采用柔韧的、易弯曲的引线来与温度保险丝铆接。

3. 应确保铆接后的接触电阻为最小值，过大的接触电阻会产生较高的温升，造成温度保险丝提前熔断。

压接

1. 选用电阻率小的压接材料和被压接材料。

2. 压接过程中，确保引线不会被扭转、封口树脂不会被破坏。

3. 应确保压接后的接触电阻为最小值，过大的接触电阻会产生较高的温升，造成温度保险丝提前熔断。

焊接

手工焊接

1. 焊接必须在表T-1所列的条件下进行。

2. 由于温度保险丝中与引线连接的感温体是低熔点的合金，因此不正确的焊接操作（例如：温度过高、焊接时间过长、引线过短等）可能导致感温体被引线传递的过高热量所影响，从而使得温度保险丝提前断开。

3. 若需要在表T-1规定更为严苛环境下进行焊接时，应在焊接点和温度保险丝主体间的引线上使用散热装置。

4. 焊接时应小心，以避免温度保险丝主体和引线遭受到推 / 拉力以及扭力。

5. 焊接后应让其自然冷却20s以上，在冷却期间，勿移动温度保险丝本体和引线。

波峰焊接

波峰焊参数如表T-2，仅供参考，实际使用时应做相关的试验进行验证,如在波峰焊后通过X-ray观察来判断温度保险丝的感温合金是否受损。
