首页
电涌保护器模组(SPD-M)
  • 电涌保护器模组(SPD-M)
  • SM34SxxxP2 系列×
SM34SxxxP2 系列

最大连续工作电压 (Uc): 40 ~ 350 VAC

标称放电电流 (In)(8/20 μs): 10 ~ 20 kA

最大放电电流 (Imax)(8/20 μs): 20 ~ 40 kA

保护模式: 2+0 (L / N - PE)/(+/ - - PE)


客服

感谢你咨询赛尔特有关电路保护元器件信息。我们相信能给出您满意答案。 请选择以下功能与联系方式,即刻与我们对话。


  • 企业微信

  • 点击联系QQ客服

  • 业务客服


  • 企业微信

  • 点击联系QQ客服

  • 应用工程师

产品目录

2024年-2026年版本:

采购此版本产品,以此份数据参考。如已经交易产品是2021年-2023年版本,但想切换到2024年-2026年版本,请咨询相关销售人员。

SPD-M SM34SxxxP2_CHN_SETsafe & SETfuse.pdf


2021年-2023年版本:

采购此版本产品,以此份数据参考。

SPD-M SM34SxxxP2_CHN_SETsafe & SETfuse.pdf


PDF文件包含:技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。

样品需求

点击链接跳转到样品需求页面:

https://www.setsafe.cn/Support/Sample-Request.html

邮件:sales@SETfuse.com

联系本页面 “客服”相关人员 。

联系赛尔特销售人员。

制造商

厦门赛尔特电子股份有限公司

Xiamen SET Electronics Co., Ltd.

特性

高可靠性

小体积

集成温度保险丝(ATCO)、压敏电阻(MOV)和气体放电管(GDT)技术

遥信引脚(可选)

依据 UL 1449 和 IEC/EN 61643-11 设计制造

● 满足RoHS & REACH要求

安装形式

通孔(Through Hole)

端接类型

焊接引脚(Solder Pin)

产品结构3D图

可下载产品结构3D图,帮助你提升设计效率,创造更多伟大的产品。

SM34SxxxP2 series_3D_SPD-M_SETsafe & SETfuse.zip

应用

通信设备

交直流电源

不间断电源(UPS)

电涌保护器(SPD)

原理与应用 行业应用

标准 & 认证

全球化认证,全方位放心。

下面证书(PDF文件)只用于在网页浏览,证明该产品已获得认证。如需要完整版本证书,请联系:sales@SETfuse.com

UL (美国):

标准:UL 1449

证书号:E322662

UL_SPD-M_SM15SxxxP3 & SM34SxxxP2_SETsafe & SETfuse.pdf



cUL (加拿大):

标准:CSA C22.2 No. 269

证书号:E322662

cUL_SPD-M_SETsafe & SETfuse.pdf



TUV (德国):

标准:EN 61643-11

证书号:J50347206

TUV_SPD-M_SM34SxxxP2_SETsafe & SETfuse.pdf

品质保证

盾牌 小(中文).png

对于产品质量,我们的目标是行业领先!我们通过以下流程确保产品质量达到预期目标。



质量方针



设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。



供应商选择与来料控制

合格的原材料、获得质量管理体系(ISO9001、IATF16949)认证的制造商。



来料质量检查 IQC(尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认)。



生产过程

生产过程在线检查和测试(功能100%测试)。



过程质量控制 IPQC(尺寸、功能、外观抽样检测)。



成品与可靠性

成品质量控制FQC(尺寸、功能、外观、RoHS、REACH抽样检测)。

可靠性测试(抽样测试)。



出货

出货质量控制 OQC(包装、标签、数量检验)。

客户特殊要求100%确认。



机构与体系

机构安规认证年度、季度监督审核。

质量管理体系(德国TUV认证,颁发证书并年度监督审核)。


质量管理体系证书下载链接(IATF 16949、ISO 9001)

品牌

赛尔特 (SETsafe | SETfuse)

logo 400 px.png

概述

电涌保护模组是一种板载防雷模块,集成热保护、过压保护、遥信等功能。单个模组可以满足共模、差模或全模模式的防护要求。集成化电涌保护模组,可以简化用户防雷模块的设计选型,适用于低压交流或直流供电设备电涌防护。电涌保护器模组具有占板空间小,集成度高,保护功能全等特点。

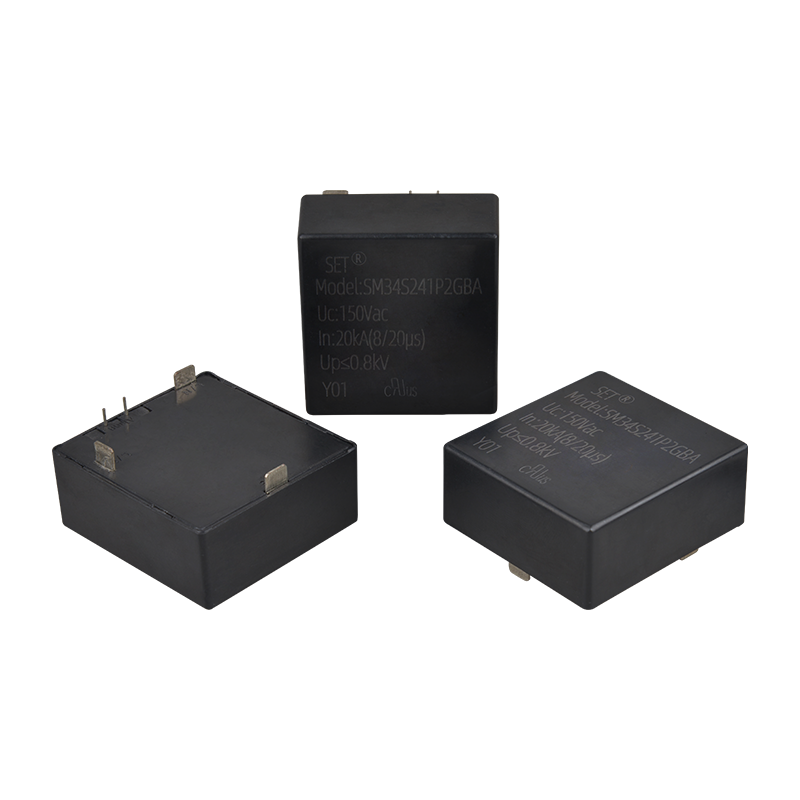

SM34SxxxP2 系列.jpg

SM34SxxxP2 系列
