过电压保护 (OVP) (228)
瞬态电压抑制二极管 (TVS)
标准型 / 车规等级 / 46个系列
TVS二极管用于保护敏感电路免受高压瞬变的影响。它们的p-n结比普通二极管有更大的截面积，这使得它们可以在不损坏的情况下将大电流传导到地。 赛尔特 ( SETsafe | SETfuse ) 提供峰值功率从200 W到30 kW的TVS二极管，反向电压从5.0 V到512 V。
热保护型瞬态抑制二极管 (TTVS)
贴片型 (SMD) / 插件型 / 2个系列
热保护型瞬态抑制二极管Thermal Protected Transient Suppression Diode （TTVS）是瞬态抑制二极管（TVS）与热保护脱扣装置的组合。当TVS所承受的瞬态能量远远超出其承受范围时，TVS因过电应力烧毁劣化；或TVS因长时间工作后，其内部结构发生变化，电性能退化，散热能力下降，结温持续增大，最终TVS因过热烧毁。当发生上诉情况时，TTVS通过内部的热保护脱离部件的动作将TVS从主回路中脱离。 热保护型瞬态抑制二极管（TTVS）广泛应用于新能源设备、通信设备的过电压保护。对异常电压的吸收，雷击浪涌的吸收等发挥着很大的作用。 赛尔特公司（SETsafe | SETfuse）的热保护型瞬态抑制二极管TTVS主要由瞬态抑制二极管（TVS）、灌封材料、阻燃壳体及金属构件（热保护脱扣装置、引脚）组成。标称放电电流：15kA；最大连续工作电压：（58 ~ 76）VDC；安规认证：TUV；符合RoHS、REACH要求。
静电阻抗器 (ESD TVS)
贴片型 (SMD) / 42个系列
电涌抑制晶闸管 (TSS)
贴片型 (SMD) / 9个系列
气体放电管 (GDT)
贴片型 (SMD) / 插件型 (DIP) / 高通流型 / 33个系列
气体放电管 Gas Discharge Tube（GDT）是一种单间隙或多间隙的开关型过电压保护器件。在正常情况下，GDT是处于高阻状态；当受到浪涌冲击时，GDT将从高阻抗状态变为低阻抗状态，并将浪涌能量释放到大地，降低电路残压，进而保护设备电路或人身免受瞬态过电压的危害。GDT是在金属电极、金属化陶瓷、惰性气体或与其它混合气体经过高温封接而成。 气体放电管（GDT）被广泛应用在信号、电源及各类端口的过压防护。 赛尔特公司（SETsafe | SETfuse）的气体放电管产品电压70 ~ 4500 V；通流（@8/20 μs）0.5 ~ 200 kA；安规认证包括：UL、cUL、TUV；满足RoHS、REACH。
热保护型气体放电管 (TGDT)
1个系列
热保护型气体放电管Thermally Protected Gas Discharge Tube（TGDT）是气体放电管（GDT）与热保护脱扣部件的组合。当GDT在一定次数的导通放电后，内部的绝缘性能下降，遮断续流的能力持续减弱，最终导致GDT短路失效。TGDT能够在GDT劣化或短路失效时，通过热保护部件的动作将GDT从主回路中脱离。 热保护型气体放电管Thermally Protected Gas Discharge Tube（TGDT）广泛应用于新能源设备、通信设备的过电压保护。对异常电压的吸收，雷击浪涌的吸收等发挥着很大的作用。 赛尔特公司（SETsafe | SETfuse）的热保护型气体放电管TGDT主要由气体放电管管（GDT）、灌封材料、阻燃壳体及金属构件（热保护脱扣装置、引脚）组成。标称放电电流：30 ~ 40 kA；最大连续工作电压：255 VAC；安规认证：TUV、CE；符合RoHS、REACH要求。
压敏电阻 (MOV)、MOV芯片 (MOV Disk)
标准型 / 芯片 / 高浪涌冲击型 / T1防雷型芯片 / T2防雷型芯片 / 36个系列
金属氧化物压敏电阻 Metal Oxide Varistor （MOV）是以氧化锌（ZnO）为主要成分的非线性电阻元件。其电阻对外加电压的变化敏感，在阈值电压以下，电阻非常高，流过的电流极小，相当于关闭的阀门，当电压超过阀值时，电阻急剧下降，流过的电流激增，相当于阀门打开，利用该特性，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。 金属化氧物压敏电阻 Metal Oxide Varistor（MOV）广泛应用于光伏、通信、防雷器、电源和插座等领域，限制电路中的瞬态过电压和吸收浪涌能量。 赛尔特(SETsafe | SETfuse)公司的金属化氧物压敏电阻 Metal Oxide Varistor （MOV）具有最大峰值电流：（0.75~70）kA；最大连续工作电压：（14~750）VAC；安规认证UL、cUL、TUV、CQC；符合RoHS、REACH要求；可以根据客户要求定制。
热保护型压敏电阻 (TFV, TFMOV)
环氧包封型 / 熔断合金型 / 机械脱扣型 / 19个系列
热保护压敏电阻是具有热保护功能的压敏电阻（TFMOV，TFV）。该产品具有有压敏电阻（MOV）的所有特性，同时还带有热保护的功能。
电涌保护器模组 (SPD-M)
径向插件型 / 10个系列
电涌保护模组是一种板载防雷模块，集成热保护、过压保护、遥信等功能。单个模组可以满足共模、差模或全模模式的防护要求。集成化电涌保护模组，可以简化用户防雷模块的设计选型，适用于低压交流或直流供电设备电涌防护。电涌保护器模组具有占板空间小，集成度高，保护功能全等特点。
电涌保护器 (SPD)
导轨安装型 / 面板导线连接型 / 30个系列
电涌保护器Surge Protection Device（SPD），也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，电涌保护器（SPD）能在极短的时间内导通分流，从而避免电（浪）涌对回路中其他设备的损害。 电涌保护器（SPD）广泛应用于电源线路、信号线路的过电压保护。对异常电压的吸收，雷击电（浪）涌的吸收等发挥着很大的作用。 赛尔特公司（SETsafe | SETfuse）的电涌保护器（SPD）主要由压敏电阻（MOV）、气体放电管（GDT）、可插拔模块、底座及内外部金属构件组成。标称放电电流：（20 ~ 30）kA；最大连续工作电压：（150 ~ 1000）VAC；最大连续工作直流电压：（180 ~ 1500）VDC ，安规认证：UL、cUL、TUV、CE、CQC、TEL；符合RoHS、REACH要求。
最大连续工作电压 (Uc): 385 VAC
标称放电电流 (In)(8/20 μs): 20 / 30 kA
最大放电电流 (Imax)(8/20 μs): 40 / 60 kA
保护模式: 3+0 (L - PE）
企业微信
点击联系QQ客服
业务客服
企业微信
点击联系QQ客服
应用工程师
2024年-2026年版本：
采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。
SPD-M SM20(30)M230L306_CHN_SETsafe & SETfuse.pdf
2021年-2023年版本：
采购此版本产品，以此份数据参考。
SPD-M SM20(30)M230L306_CHN_SETsafe & SETfuse.pdf
PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面：
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件：sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
厦门赛尔特电子股份有限公司
Xiamen SET Electronics Co., Ltd.
● 热保护压敏电阻
● 带遥信引脚
● 小体积，高度仅有 25.5 mm
● 高可靠性
● 依据 UL 1449 和 IEC/EN 61643-11 设计制造
● 满足RoHS & REACH要求
通孔（Through Hole）
焊接引脚（Solder Pin）
可下载产品结构3D图，帮助你提升设计效率，创造更多伟大的产品。
● 通信设备
● 交直流电源
● 不间断电源（UPS）
● 嵌入式电源
对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。
来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。
生产过程
生产过程在线检查和测试（功能100%测试）。
过程质量控制 IPQC（尺寸、功能、外观抽样检测）。
成品与可靠性
成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。
可靠性测试（抽样测试）。
出货
出货质量控制 OQC（包装、标签、数量检验）。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系（德国TUV认证，颁发证书并年度监督审核）。
赛尔特 (SETsafe | SETfuse)
SETsafe
电涌保护模组是一种板载防雷模块，集成热保护、过压保护、遥信等功能。单个模组可以满足共模、差模或全模模式的防护要求。集成化电涌保护模组，可以简化用户防雷模块的设计选型，适用于低压交流或直流供电设备电涌防护。电涌保护器模组具有占板空间小，集成度高，保护功能全等特点。

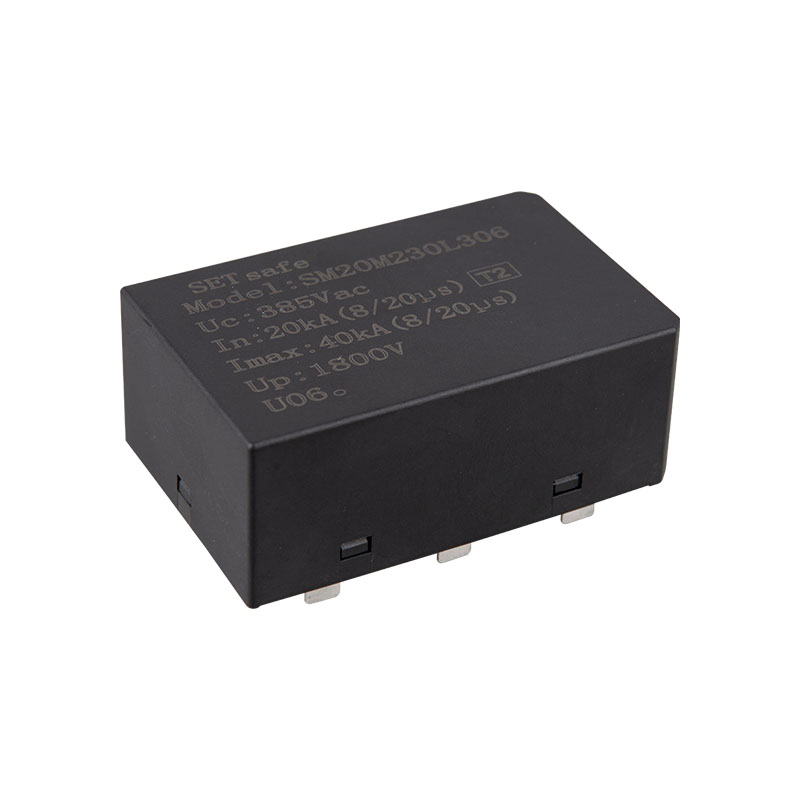

SM20(30)M230L306 系列
