低压熔断器 (LV Fuses)
27个系列
低压熔断器 (LV Fuses)
本体材料: 陶瓷
熔断特性: 慢速熔断
额定电流 (In): 0.4 ~ 30 A
额定电压 (Un): 125 ~ 500 VAC / VDC
本体尺寸: Ф5 × 20 mm
企业微信
点击联系QQ客服
业务客服
企业微信
点击联系QQ客服
应用工程师
2024年-2026年版本：
采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。
Mini Fuses_CFL_SCT520＆SCT520P_CHN_SETsafe & SETfuse.pdf
2021年-2023年版本：
采购此版本产品，以此份数据参考。
Mini Fuses_CFL_SCT520＆SCT520P_CHN_SETsafe & SETfuse.pdf
PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面：
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件：sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
厦门赛尔特电子股份有限公司
Xiamen SET Electronic Co., Ltd

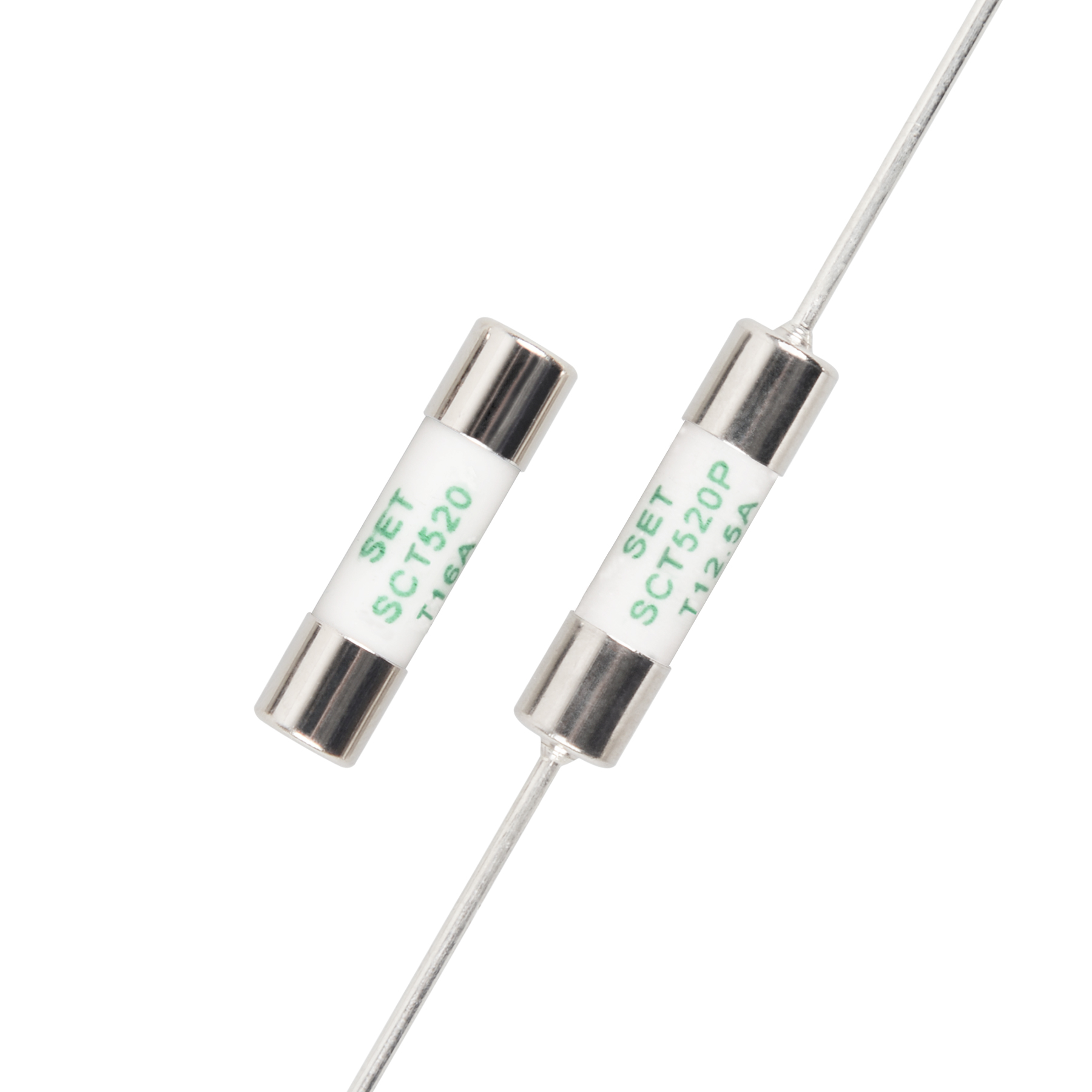

● 外形尺寸：Φ5 × 20 mm
● 慢速熔断
● 高分断能力
● 陶瓷管，镀镍黄铜帽结构
● 执行标准：UL 248-14，IEC 60127-2＆7，GB/T 9364.2＆7
● 无铅Lead-free(Pb-free)且符合RoHS & REACH 要求

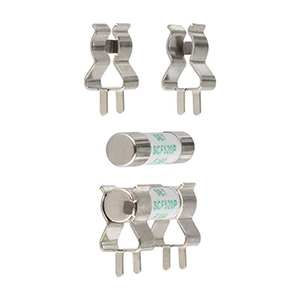

保险丝座（Fuse Holder）、保险丝管夹（Fuse Clip）、PCB板安装式（PCB Mount）、焊接（Soldering）
管夹（Clip）、轴向（Axial）
全球化认证，全方位放心。
下面证书(PDF文件)只用于在网页浏览，证明该产品已获得认证。如需要完整版本证书，请联系：sales@SETfuse.com
UL（美国）:
标准: UL 248
证书号: E345932
UL_SCT520&SCT520P_SETsafe & SETfuse.pdf
cUL（加拿大）:
标准: UL 248
证书号: E345932
cUL_SCT520&SCT520P_SETsafe & SETfuse.pdf
TUV（德国）:
标准: IEC 60127
证书号: R50538205 / R50538319
TUV_SCT520＆SCT520P_SETsafe & SETfuse.pdf
CQC（中国）:
标准: GB/T 9364
证书号: CQC21012316337 / CQC21012316630 / CQC21012324758 / CQC21012325082
● 尾线长度
● 尾线成型
● 绝缘套管
● 其它规格
● 端帽镀层
对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。
来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。
生产过程
生产过程在线检查和测试（功能100%测试）。
过程质量控制 IPQC（尺寸、功能、外观抽样检测）。
成品与可靠性
成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。
可靠性测试（抽样测试）。
出货
出货质量控制 OQC（包装、标签、数量检验）。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系（德国TUV认证，颁发证书并年度监督审核）。
