主动保护 (AP) (15)
热熔切断器 (HCO)
三端保险丝 / 贴片型(SMD) / 2个系列
热熔切断器Heat CutOff（HCO）是一种可在过电流、过充电时触发动作的保险丝（又称三端保险丝）。热熔切断器（HCO）产品本体由可熔合金、发热元件、助熔断剂、外壳、环氧树脂构成。 热熔切断器（HCO）主要应用在锂电池充、放电电路的二次保护方案中，即在一次保护电路的基础上增加一道二次保护元件热熔切断器（HCO）。在锂电池的充、放电过程中，在发生过电流、过充电的情况下触发，减少锂电池发生起火或爆炸风险。当电路电流过大时，可熔合金自身发热熔断，被动切断保护电路；当电路过充电，在一次保护电路IC或主电路FET失效时，二次保护IC触发和热熔切断器（HCO）连接的FET，热熔切断器（HCO）接通发热电阻（Heater）发热，将可熔合金熔断，实现主动切断充、放电电路，同时切断发热电阻（Heater）电路。从而达到过电流和过充电的双重保护。 赛尔特（SETsafe | SETfuse）的热熔切断器（HCO）产品主要特点是：额定电流（30、45、60、75）A、额定电压100 VDC、动作电压范围（4 ~ 92）VDC，已通过UL、cUL、TUV认证，符合RoHS & REACH。
受控熔断器 (iTCO)
可控制熔断功能的保险丝 / 5个系列
受控熔断器(iTCO)主要由感温体、助熔断剂、电极片和发热元件构成，封装在塑料或陶瓷外壳内。两电极片连接有包裹着助熔断剂的感温体作为电气连接，具有被动感温熔断功能。同时内置带自主过热保护的加热器，为感温体加热，提供熔断热量，实现切断电气连接点。
赛尔特公司 (SETsafe | SETfuse) 的受控熔断器可根据需求增加辅助遥信，提供开关信号。涵盖额定电流（20 ~ 200）A、额定电压（100 ~ 400）VDC、额定动作温度（102 ~ 150） °C，符合RoHS & REACH要求。
烟火切断器 (PCO)
2个系列
机械切断器 (MCO)
1个系列
热保护型熔断电阻器 (TRXF) - 主动控制
过温度、过电流二合一功能 / 径向插件型 / 2个系列
赛尔特公司的热保护型熔断电阻器(TRXF)是一款将温度保险丝(ATCO)内置于线绕熔断电阻器(RXF)之中，并与线绕熔断电阻器形成特殊连接的主动控制型的过温过流保护元件；它是一款既能利用温度保险丝的过温熔断特性实现过温保护功能，又能利用熔断电阻过流发热熔断温度保险丝的特性实现过流保护功能的独特的电路保护元件。
热保护型水泥电阻器 (TPR) - 主动控制
过温度、过电流二合一功能 / 径向、轴向插件型 / 3个系列
赛尔特公司的热保护型水泥电阻器（TPR）是一种同时具有过温过流保护功能的功率型电阻器。该产品是将合金型温度保险丝（ATCO）与线绕熔断电阻器（RXF）用硅树脂水泥封装在陶瓷壳内的功率型电阻器。它是一款既能利用温度保险丝的过温熔断特性实现过温保护功能，又能利用熔断电阻过流发热熔断温度保险丝的特性实现过流保护功能的独特的电路保护元件。
主电路额定电流 (Ir): 120 A
主电路额定电压 (Ur): 125 VDC
控制电路额定电压 (Ur): 12 / 24 / 36 / 48 / 72 / 96 VDC
额定动作温度 (Tf): 150 ℃
企业微信
点击联系QQ客服
业务客服
企业微信
点击联系QQ客服
应用工程师
2024年-2026年版本：
采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。
更多信息，请与赛尔特（SETsafe | SETfuse）联系：sales@SETfuse.com。
PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面：
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件：sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
厦门赛尔特电子股份有限公司
Xiamen SET Electronics Co., Ltd.

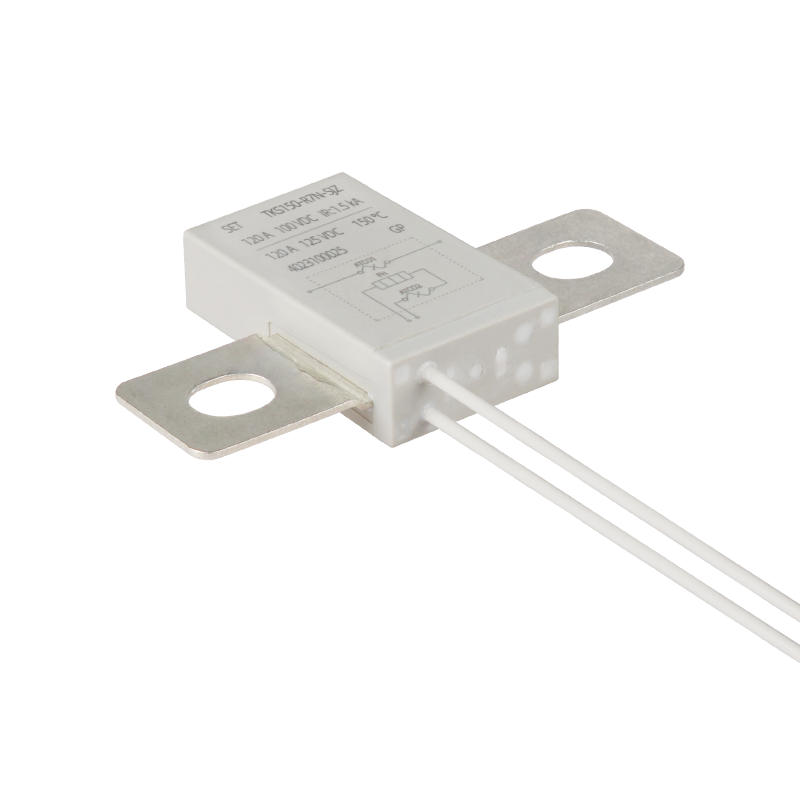

受控熔断器idea Thermal CutOff（iTCO）是一种利用低熔点合金作为主电路的电气连接点，内置发热器作为控制电路，实现受控熔断功能的保险丝。受控熔断器（iTCO）主要由助熔断剂、热元件、合金型温度保险丝、发热元件、电极片、封口树脂和引脚构成，封装在塑料或陶瓷外壳内。
受控熔断器（iTCO）主要应用在新能源安全保护方面，进行充、放电回路的二级保护。受控熔断器（iTCO）主要利用两电极片连接包裹着助熔断剂的热元件作为电气连接，具有被动感温熔断功能。同时内置带自主过热保护的加热器，为热元件加热，提供熔断热量，切断主电路并断开控制电路实现自我保护。
赛尔特公司（SETsafe | SETfuse）的受控熔断器（iTCO）TKSxxx-R系列额定电流 120 A，额定电压125 VDC，额定动作温度150 °C，安规认证包括：UL、cUL、TUV，符合RoHS、REACH要求。

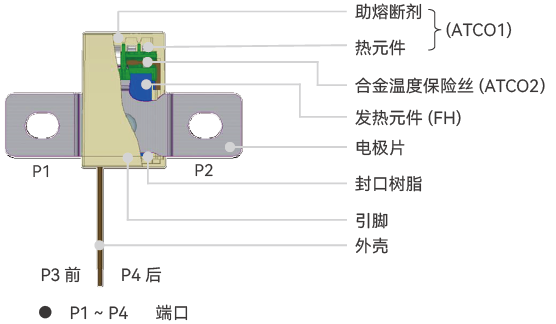

结构图

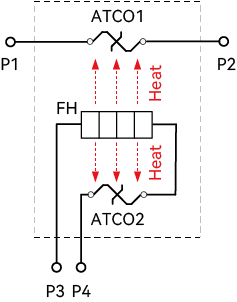

产品原理图
P1 ~ P2 主电路（MC）
P3 ~ P4 控制电路（CC）
● 低阻抗，低功耗
● 快速响应断开时间≤ 40 秒
● 一次性动作不可复位
● 主动控制
● 过温保护
● 自控保护
● 满足RoHS & REACH要求
螺栓（Stud）、焊接 （Soldering）
轴向 Axial
可下载产品结构3D图，帮助你提升设计效率，创造更多伟大的产品。
更多信息，请与赛尔特（SETsafe | SETfuse）联系：sales@SETfuse.com。
全球化认证，全方位放心。
下面证书(PDF文件)只用于在网页浏览，证明该产品已获得认证。如需要完整版本证书，请联系：sales@SETfuse.com
以下仅表示该产品的部份零部件（ATCO2) 认证，非整体产品认证。
UL（美国）:
标准: UL60691
证书号: E214712
UL_iTCO_TKS150-RxN-SJZ_CHN_SETsafe & SETfuse.pdf
cUL（加拿大）：
标准: CAN-CSA-E60691
证书号: E214712
cUL_iTCO_TKS150-RxN-SJZ_CHN_SETsafe & SETfuse.pdf
TUV（德国）：
标准：EN 60127-1：2006+A1+A2 / EN 60127-7：2016
证书号：J 50591087
● 额定动作温度
● 电极片的形状
对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。
来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。
生产过程
生产过程在线检查和测试（功能100%测试）。
过程质量控制 IPQC（尺寸、功能、外观抽样检测）。
成品与可靠性
成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。
可靠性测试（抽样测试）。
出货
出货质量控制 OQC（包装、标签、数量检验）。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系（德国TUV认证，颁发证书并年度监督审核）。
