小型熔断器(Mini Fuses)是一种小型的过电流保护装置。它串联在电路中，一般要求电阻小（功耗小），当电路正常工作时，它相当于一根导线，能够长时间稳定地导通电路；当电路不稳定或外部干扰而发生电流波动时，它也应能承受一定范围的过载；只有当电路中出现明显的过载或短路时，小型熔断器(Mini Fuses)才会动作，通过切断电流来保护电路。

赛尔特公司(SETsafe | SETfuse)的小型熔断器(Mini Fuses)广泛应用于各种电子电器设备的过电流保护，其具有多种安装方式、结构紧凑、性能可靠稳定等特点。赛尔特公司可提供的小型熔断器(Mini Fuses)的技术参数：额定电流（0.1 ~ 40）A，额定电压（125 ~ 600）VAC、（24 ~ 600）VDC，安规认证包括cURus、VDE、PSE、CCC、CQC、KC、TUV，同时满足RoHS、REACH要求。

熔断器 Fuse

一种装置，当通过该装置的电流超过规定值，并持续足够的时间，该装置中一个或多个经特殊设计、特殊配比的部件熔断，断开其所接入的电路，从而切断电流。

— (IEC 60127)

快断型熔断器 Fast Acting Fuse

在过载和短路时能很快断开电路的一类熔断器。这类熔断器无法承受一些超载浪涌电流。UL认证或认可的速断型熔断器，通常在额定电流的200%到250%时，会在5秒内断开。IEC标准有两类快断型熔断器：

● F表示快速动作，10倍额定电流时，能在0.001 s到0.01 s之间断开。

● FF表示非常快速动作,10倍额定电流时，能在0.001 s以内断开。

— (UL 248)

延时型熔断器 Time-Lag Fuse

内置时间延迟，允许暂时的、无害的浪涌电流通过而不动作的一类熔断器。在设计时持续过载和短路电流情况下的断开时间应该是：UL认证或认可的延时型熔断器在额定电流的200%到250%下，会在2分钟内断开。IEC标准有两种延时型熔断器：

● T表示延时，10倍额定电流时，能在0.01 s到0.3 s之间断开。

● TT表示长延时，10倍额定电流时，能在0.1 s到1 s之间断开。

— (UL 248)

额定电流 Rated Current

熔断器的额定电流是根据其可控制测试条件的截流能力确定的。每个熔断器上都应标上额定电流，它可以是数字、字母、或色码。

— (IEC 60127)

额定电压 Rated Voltage

熔断器可以使用的最大安全开断电压，超过额定电压将影响断开过载和短路电路的能力。

— (IEC 60127)

正常工作电流 Normal Operating Current

正常条件下接通电路后，电路中流过的电流被称为正常工作电流。在25 °C的条件下，正常工作电流应小于等于80%的额定电流。例如，额定电流为1 A的熔断器不推荐在大于800 mA的电路中使用。如果环境温度较高，则需进一步降额使用。

— (UL 248)

标称熔化热能 Ampere Squared Seconds I²t

在电流平方对给定时间间隔的积分，被称为I²t。它是熔断所需的热能。熔断I²t可以是熔化I²t，飞弧I²t，或二者之和。

— (UL 248)

过载 Overload

电流超过额定负荷的2到5倍，且保持正常的电流路径。

— (UL 248)

过电流 Overcurrent

在一个电路中，超过正常负载电流的电流称为过电流。过电流包括过载电流和短路电流。

— (UL 248)

短路 Short Circuit

将短路是电流不流过正常电路而引起的过电流，它大大超出了正常满载电流数十、数百甚至数千倍。

— (UL 248)

飞弧时间 Arcing Time

从出现电弧的瞬间到最终电弧熄灭的瞬间所间隔的时间。

— (IEC 60127)

熔断时间 Clearing Time

熔化时间和飞弧时间之和。

— (IEC 60127)

分断能力 Breaking Capacity of a Fuse-link

在规定的使用和性能条件下，熔断器在规定电压下能分断的预期电流值（对交流为有效值）。

— (IEC 60127)

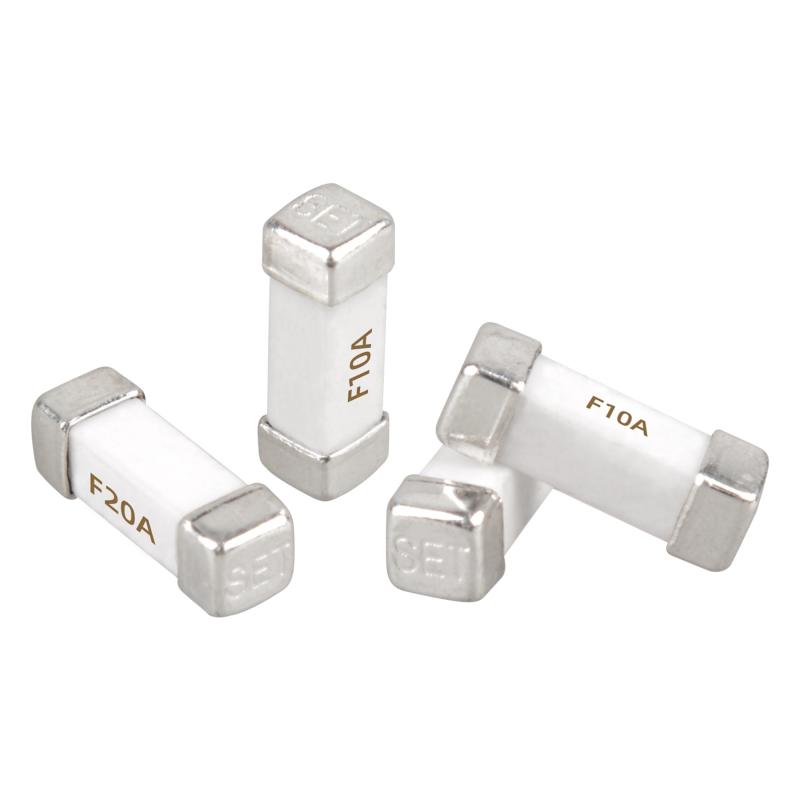

表面贴装（Surface Mount）

表贴（SMD）

● 电源

● 家电

● 防雷器

● 通用照明

● 智能家居

● 生活电器（电吹风），进一步了解

● 办公设备

● 电动工具

● 医疗设备

● 仪器仪表

●储能电池管理系统，进一步了解

● EV充电桩，进一步了解

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商；

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪、动作温度测试仪、DSC测试仪等。

生产、工艺

动作温度测试和在线检测（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA);

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）；

100%目视检查、焊接外观CCD检测等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-XXX)，包括29项，例如：

标志牢固度测试；

动作温度测试；

瞬态过载电流测试；

电气强度测试；

绝缘电阻测试；

焊接性能测试等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

检测

冷电阻测试

1. 环境温度为(23±2) °C，测试电流不大于熔断器额定电流的10%。

2. 采用四端测试法 (4-Wire)

使用

1. 通电情况下请勿直接触碰熔断器本体或引线，防止烫伤或触电。

2. 气压在80 kPa 到106 kPa，对应海拔为+2000 m至- 500 m。

更换

基于安全原因，熔断器是不可修复的产品，替换时应使用同类别同型号的产品。

贮存

熔断器的贮存应避免高温、高湿、日光直射和腐蚀性气体的场合，以免影响引脚可焊性，产品购入后请于1年内使用完毕。

安装

机械应力

安装过程和安装后不宜对熔断器本体施加机械应力。

焊接参数

波峰焊参数（仅供参考）

推荐的手工焊参数

烙铁温度 ：(350 ± 5) °C

焊接时间 ：≤ 5 s
