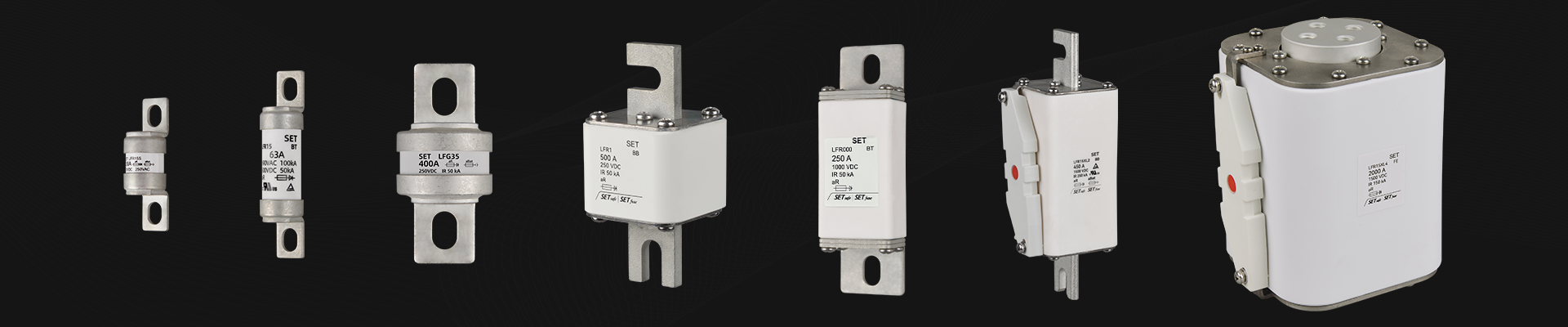

低压熔断器（LV Fuses）产品通常含有壳体、可熔体、灭弧砂和端电极等组成，一些内部还设置了锡合金的低共熔效应点、辅助灭弧剂或石英砂固化以保证低压熔断器符合熔断特性和分断能力要求。

赛尔特公司的低压熔断器（LV Fuses）产品主要应用于储能系统、电动汽车及充电桩、风力光伏发电系统及各类电力变换设备如变流器、逆变器、整流器，UPS不间断电源、及工业电源的短路或过电流保护；也有些用于SPD等防雷器配合使用的防雷熔断器。

赛尔特公司低压熔断器（LV Fuses）产品参数范围：
直流产品：电压（100 – 2000）VDC，额定电流（1 – 3000）A；
交流产品：电压（400-690）VAC，最大额定电流达1600 A。

熔断器（Fuse）

一种装置，当通过该装置的电流超过规定值，并持续足够的时间，该装置中一个或多个经特殊设计、特殊配比的部件熔断，断开其所接入的电路，从而切断电流。

额定电压（Rated Voltage）

熔断器可以使用的最大安全开断电压，超过额定电压将影响断开过载和短路电路的能力。

分断能力（Breaking Capacity）

在规定的使用和性能条件下，熔断器在规定电压下能分断的预期电流值（对交流为有效值）。

SPD

电涌保护器（Surge Protective Device）用于限制瞬态过电压和泄放电涌电流的电器，它至少包含一个非线性的元件。

TVSS

瞬态浪涌抑制器（Transient Voltage Surge Suppressor）是瞬变电压脉冲抑制器，用于低压配电系统中,通常由三级组成全面的保护。

35 mm 导轨安装（35 mm Guide Rail Installation）

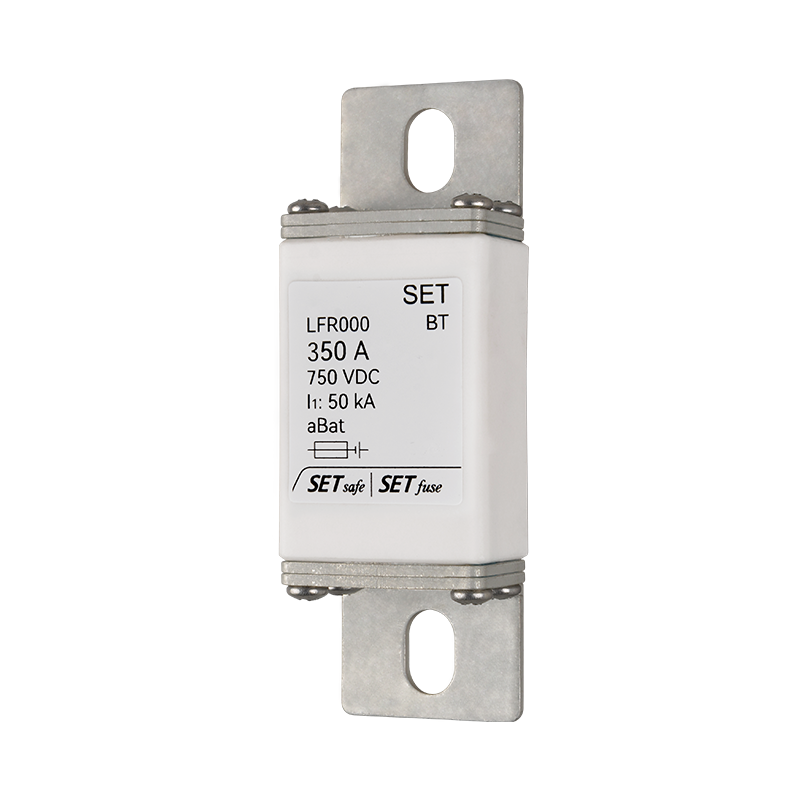

保险丝座/内置SPD、PCB1、PCB2、BT、螺栓连接

螺栓固定（Bolted）

保险丝座/内置SPD（Fuse holder / Built-in SPD）

0.8-8.4 mm² 铜线连接（0.8-8.4 mm² Copper Cable Connection）、轴向（Axial）

DIN 43653螺栓刀片式终端（DIN 43653 Course Portal Terminal）

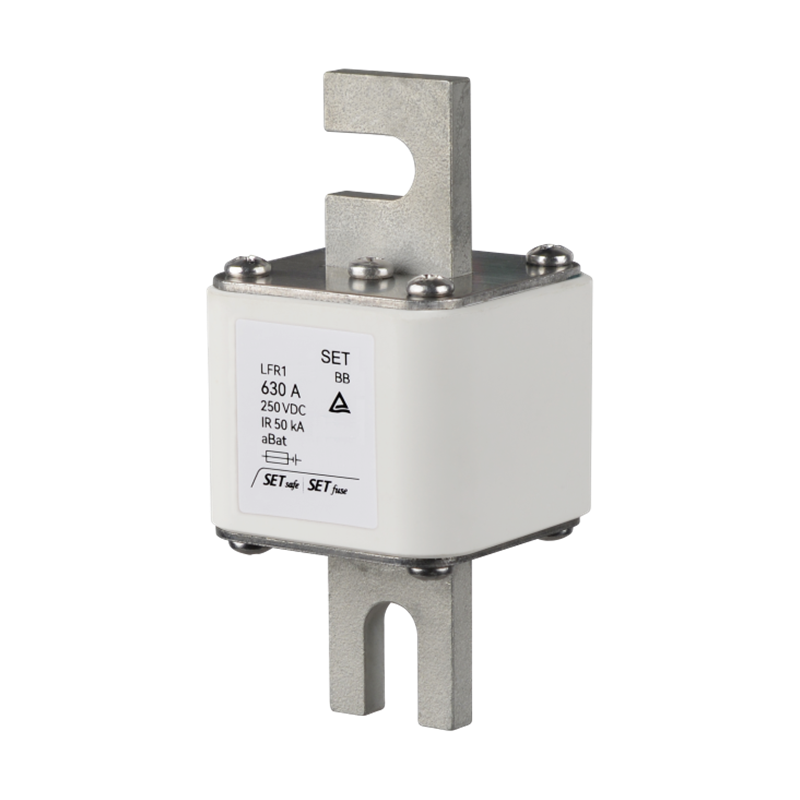

DIN 43653  BB80螺栓连接（DIN 43653 BB80 Bolted Connection）

DIN 43653  BB110螺栓连接（DIN 43653 BB110 Bolted Connection）

FB80平板端子连接（FB80 Plate Terminal Connection）

FB110平板端子连接（FB110 Plate Terminal Connection）

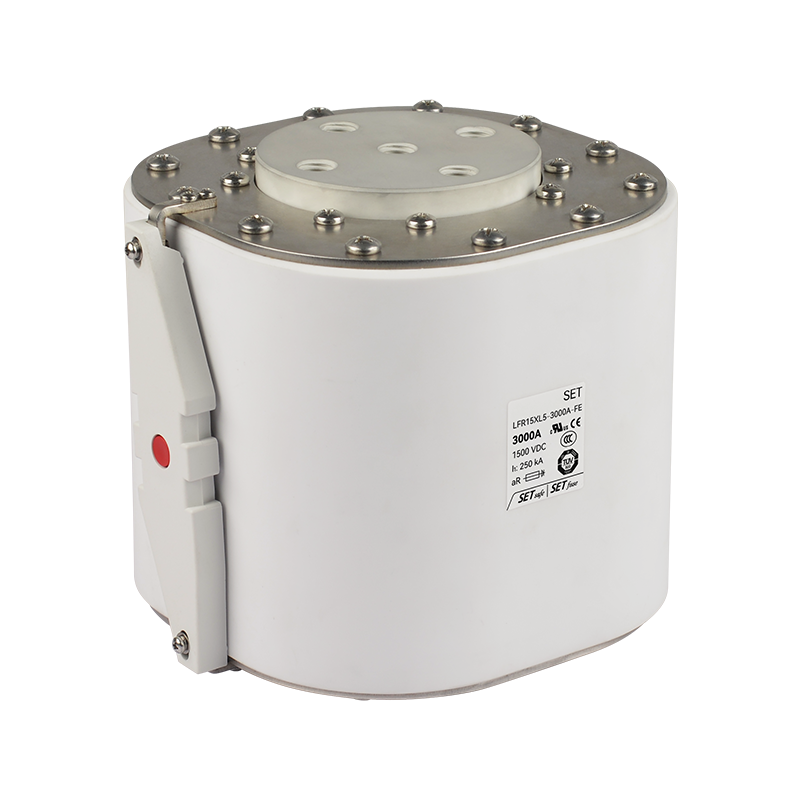

FE  美式平端连接（FE American Flat end Connection）

● SPD后备保护

● 瞬态浪涌抑制器TVSS

●储能电池管理系统，进一步了解

赛尔特质量方针

提供业界领先的产品

使用

通电时不要触摸熔断器本体，以免烫伤或触电。

替换

出于安全原因，熔断器为不可复位产品，更换时请确保备用熔断器为同一型号。请勿带负载更换熔断器。

存储

请将保险丝存放在无高温、高湿度或腐蚀性气体的环境中，以免降低保险丝的使用寿命。存储温度：-40℃～70℃。相对湿度不大于90%，无凝露。

赛尔特 (SETsafe | SETfuse)

SET

进一步了解

点击“进一步了解”跳转到 产品目录下载页面 下载阅读。

赛尔特（SETsafe | SETfuse）提供了多种分类模式：

产品系列：只看某一个产品的某一个系列。一份文件一个系列。

产品类别：只看某一个产品类别，包含该产品的所有系列。一份文件包含该产品所有系列。

保护类别：共有四个类别：过温度保护、过电压保护、过电流保护、主动保护。四份文件。

全部产品：赛尔特（SETsafe | SETfuse）所有产品，一份文件。

如需要了解更多，请与赛尔特（SETsafe | SETfuse）联系：sales@SETfuse.com。

点击图片了解更多

熔断器的I²t值和其熔断特性曲线（IT曲线）的简介

熔断器的I2t值和其熔断特性曲线（IT曲线）的简介_赛尔特.pdf

对于熔断器的选型，通常需要考查熔断器的熔断特性曲线（IT曲线）和I²t值。对于低电压的小型熔断器，可能可以在表征熔断时间和熔断电流的IT曲线中的高倍电流位置估算出熔断器的I²t值，因为低电压的熔断其飞弧时间很短，熔断器的I²t值和弧前I²t值近似。对于电压一、二千伏的低压和中高压熔断器，在标准规定电流的测试中，飞弧时间常比弧前时间还要长是常见的，这点和低电压的小型熔断器不同，一般采用电流和弧前时间的IT曲线，I²t值需要另列代表值或电流I²t值曲线供选型参考。

低倍过载电流故障保护的选择性熔断一般参考IT熔断曲线，但在高倍短路电流故障时，考虑耐冲击电流的寿命以及分析分级保护选择性时，需要参考I²t值。

对于低压或中高压熔断器，一般IT曲线比较适合体现熔断时间是0.1秒以上，对于直流的aR等快熔产品，则只体现熔断时间为15倍的时间常数以上的熔断时间和熔断电流之间的关系。熔断时间更短的（更大电流下的熔断）熔断特性一般用熔断I²t来表征比较方便，这一般提供个别数据，或另外的电流和I²t特性曲线来表示。

需要说明的是，有些厂家的IT曲线也表征了0.01秒，0.001秒，0.0001秒的熔断电流，这里有的是直接应用分断试验时的Ip（熔断峰值电流）和对应的弧前时间来画的。这里的Ip(熔断峰值电流）和有效值之间是有差别的，他们这是为准确性，也为了让人了解弧前电流峰值和弧前时间的关系，没有去估算转换测试所得的Ip（熔断峰值电流）为另一个有效值去画IT曲线，也有都是按照电流有效值去画这些熔断时间很短的部分的IT曲线的情况，因而，参考这些IT曲线时要注意其说明，必要时和厂家咨询确认。

对于电力系统中的分级保护，通常会要求考虑熔断保护的选择性。对于上下级之间，当上下级同系列的gG型熔断器的额定值达到1.6倍时，可以实现选择性，对于在同一线路上熔断器A和B，当我们希望出现故障电流时，熔断器B首先熔断，对A起到保护作用使得A不熔断，则要求熔断器A的弧前I²t值不小于B的总的熔断I²t值，这样就可以实现完全的选择性，熔断器的熔断I²t=弧前I²t+飞弧I²t，这里选用应用参考熔断器I²t值的例子，体现了熔断器厂家提供熔断器I²t值的意义之一。
